寧波經緯數控股份有限公司

裁切系統
Cutting System

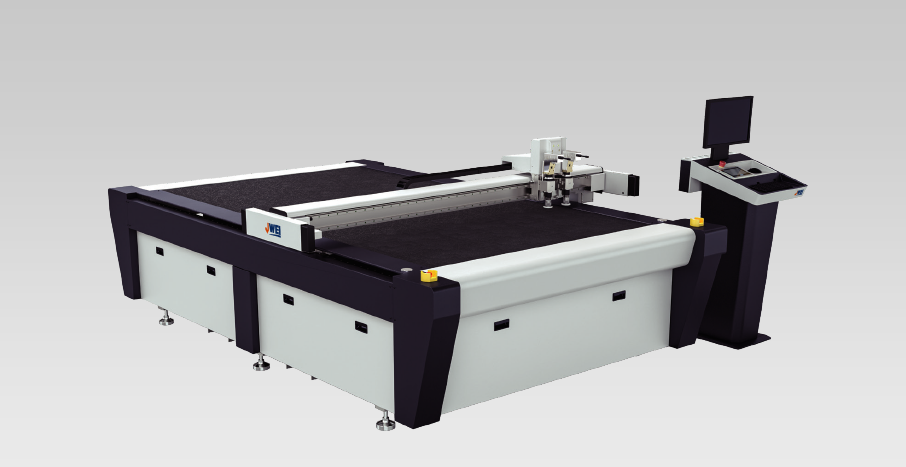

CB03II系列紙箱打樣機 - 剪切系統03系列 - JWEI經緯數控

CB03II系列紙箱打樣機是一款專門應用紙箱紙盒打樣切割的割樣機，帶有高頻振動工具，特制鎢鋼硬化刀片，不同寬度壓痕輪，多角度開槽工具，輕松應對瓦楞紙板、蜂窩板、灰板紙、卡紙等材料切割、開槽、壓痕，無需額外制作刀模，輕松稿定各種盒型的制作。


1個人工
打樣免刀模，訂單實時交付，操作減少
產品應用場景

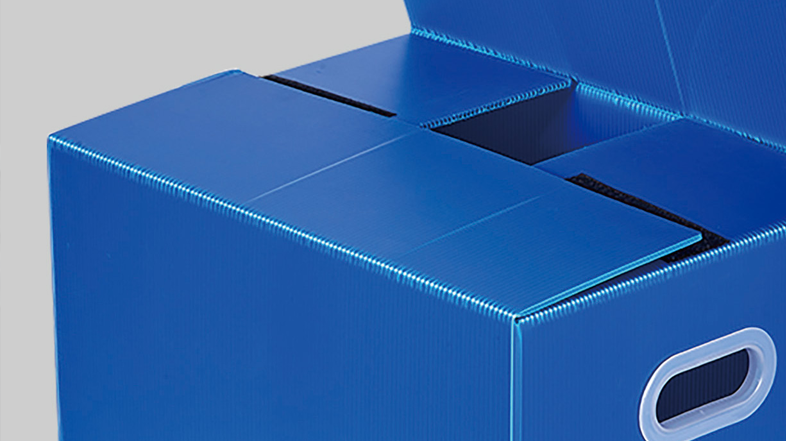

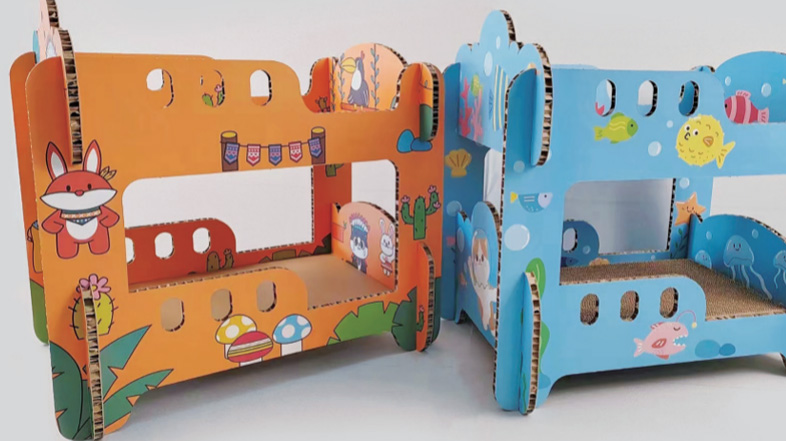

CB03II系列紙箱打樣機瓦楞紙箱、振動刀切割機,精品禮盒、紙工藝品、展示展架、包裝內襯、蛋糕插卡、立體書畫、紙品托盤、不干膠等。
灰板
中空板
卡紙

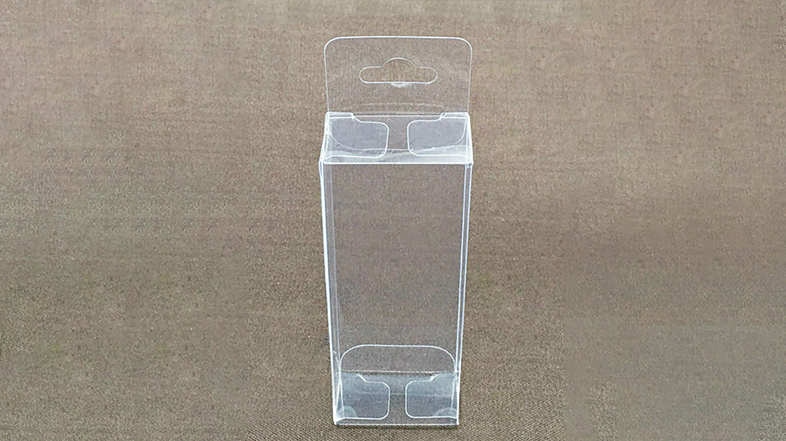

PVC 板

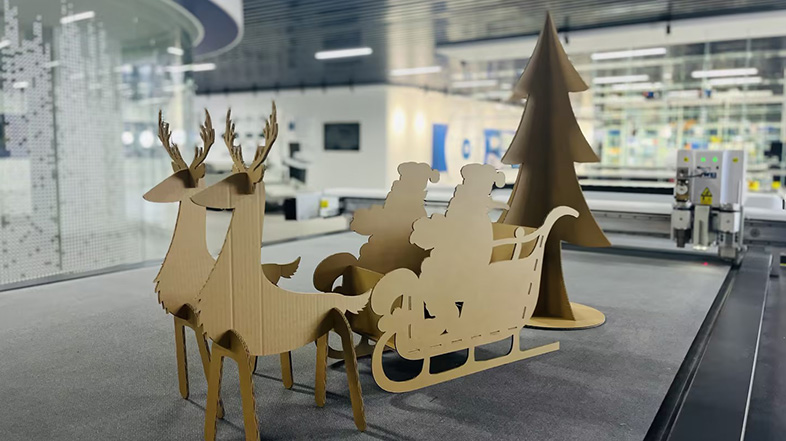

瓦楞 / 蜂窩
EPE 泡棉

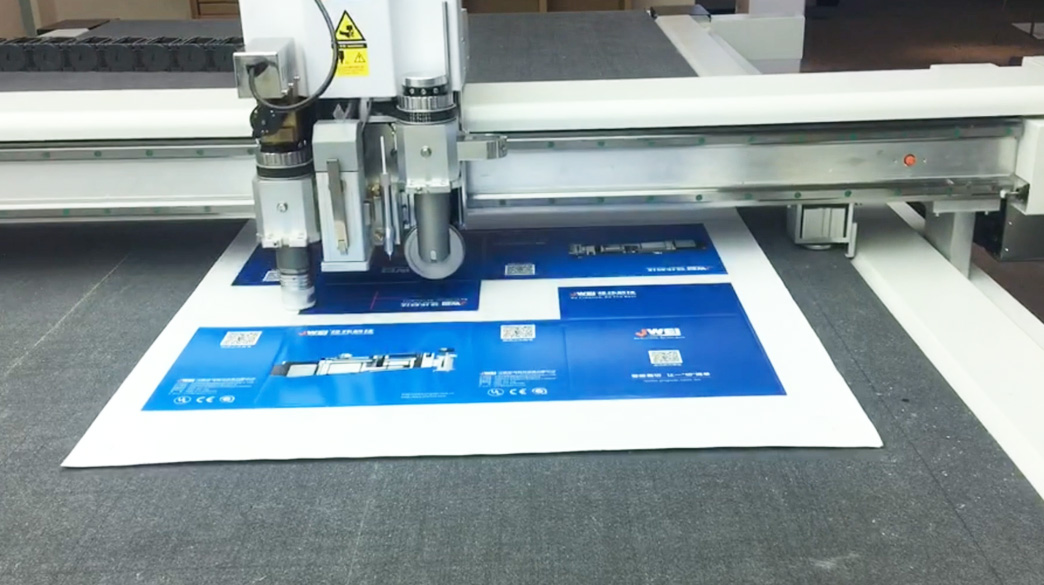

切割視頻
優勢特點

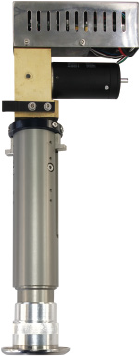

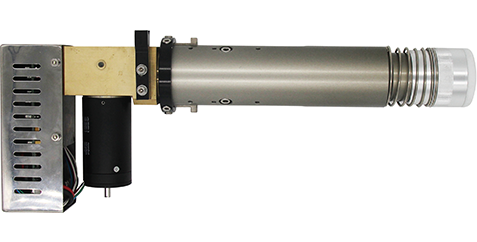

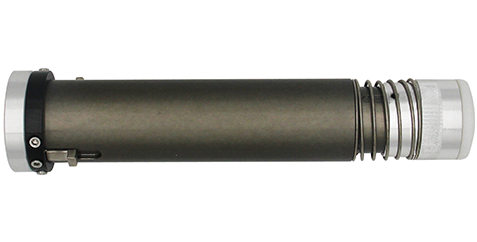

高頻電動振動刀
內置高頻Maxon電機，轉速可達18000RPM，配備特制鎢鋼硬化刀片，輕松應對各種較硬較厚材質（如：瓦楞紙板、蜂窩紙板、KT板、雪弗板）的切割，速度快、切邊光滑整齊
拖刀工具
可應對厚度不超過5mm的材料。相對于振動刀，切割速度更快

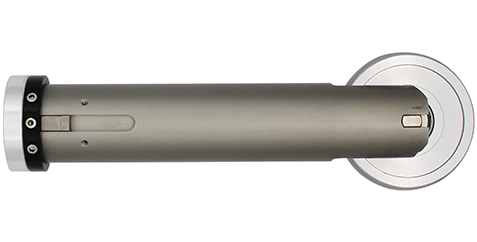

壓痕組件
四組不同寬度壓痕輪可選，可在各種瓦楞紙板，卡紙上壓出完美壓痕；可選PVC壓輪可進行PVC壓痕

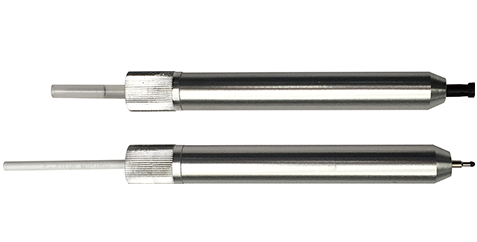

繪圖筆
中性筆，油性筆工具各1支，可在紙卡類材料上進行繪圖，調試產品精度使用

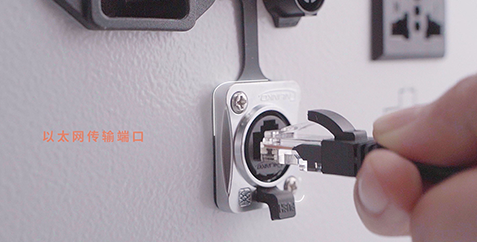

以太網傳輸端口
數據傳輸靈活穩定，自動化拓展性更強；可實現遠程升級維護，實現局域網內控制機器及調用文件

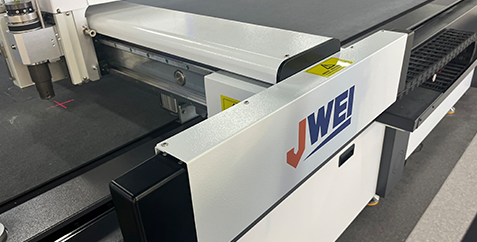

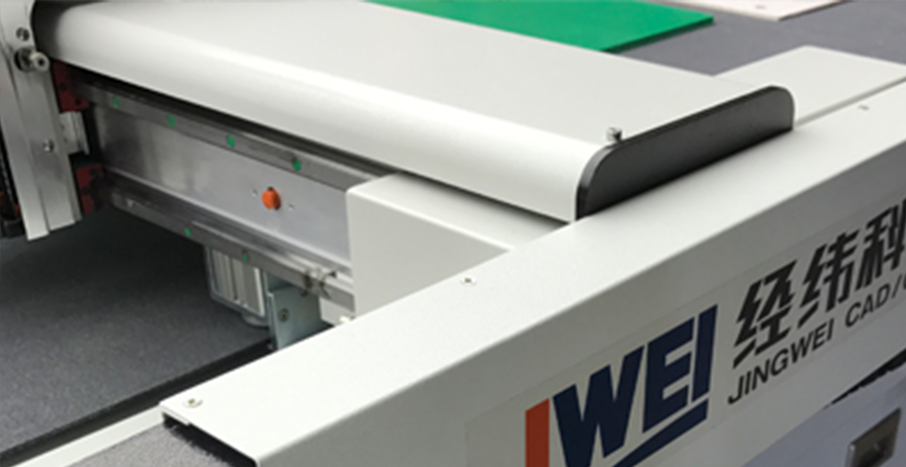

安全防護

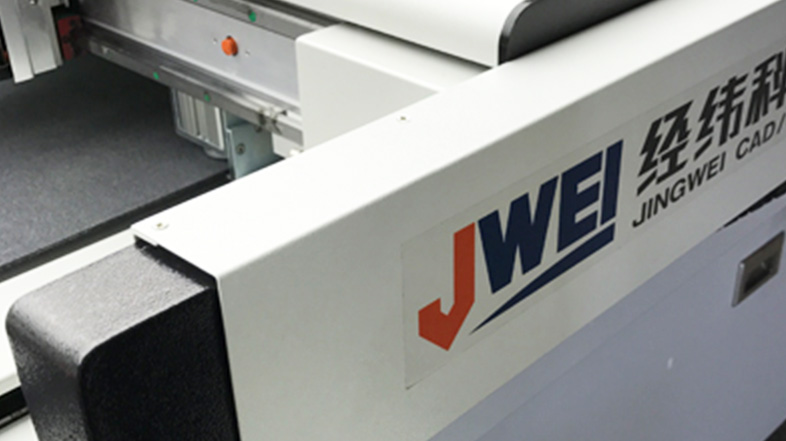

安全防撞設計簡潔大方，內建紅外線光柵裝置，反應靈敏，為操作人員的人身安全、機器的安全運行保駕護航

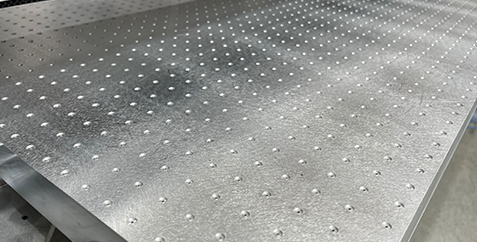

航空用蜂窩鋁板+多孔PVC臺面
采用航天航空蜂窩鋁板：堅固、耐候、平整度高、強負荷下也不易變形，內部蜂窩結構空氣流通順暢

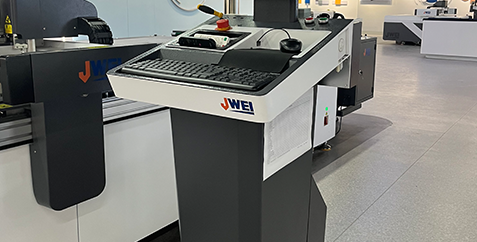

獨立操控平臺 （不含電腦）

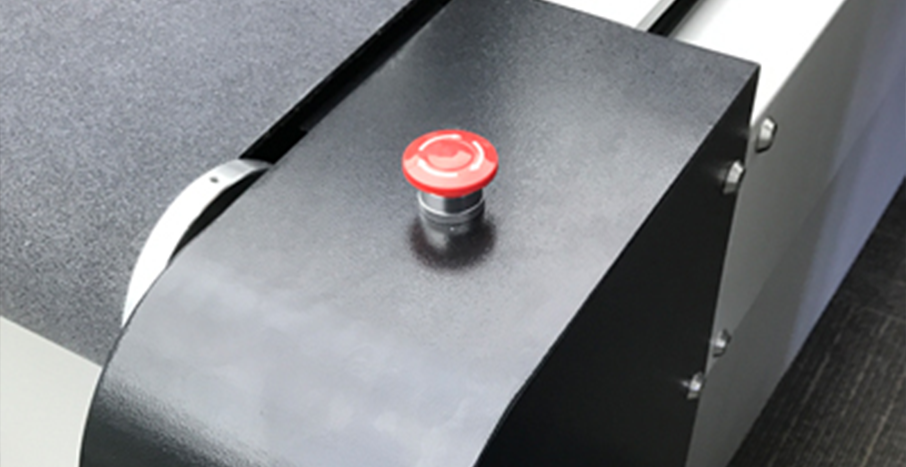

集成急停按鈕與觸摸屏人機界面，界面友好上手快，便于快捷設置各類切割參數；提供PC安裝空間

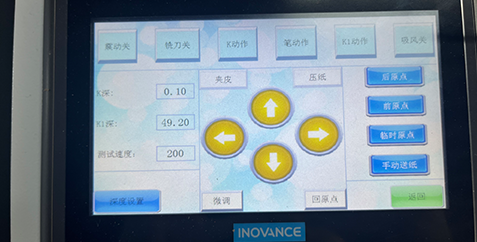

觸摸屏
觸摸屏上可視數字化微調和預設存儲刀深、刀壓；設置各類切割參數，方便控制機器運行
多種工具
  • 灰板開槽工具
    灰板開槽工具
    專為灰板開槽而設，多角度可調：0°~135°任意可調
  • 卡紙開槽工具
    卡紙開槽工具
    專為卡紙開槽而設，自適應臺面，防切透設計功能，可輕松實現卡紙高精度開槽需求
  • V-CUT開槽工具
    V-CUT開槽工具
    可實現蜂窩板，KT板等多種類材料0°~120°任意可調開槽需求
  • 相框開槽工具
    相框開槽工具
    90度固定式開槽，專為相框，柔板，消音板等材料進行90度角開槽
  • 半切刀工具
    半切刀工具
    專門為不干膠、廣告噴繪背膠等材料的半穿透切割而設計。配合精密相機定位系統，無論多么復雜的異形圖案可輕松切割。
  • 5MM震動工具
    5MM震動工具
    泡棉振動切割工具，擁有2mm振動行程，專用于厚達50mm EPE珍珠棉、EVA泡棉、海綿等發泡材料的裁切。

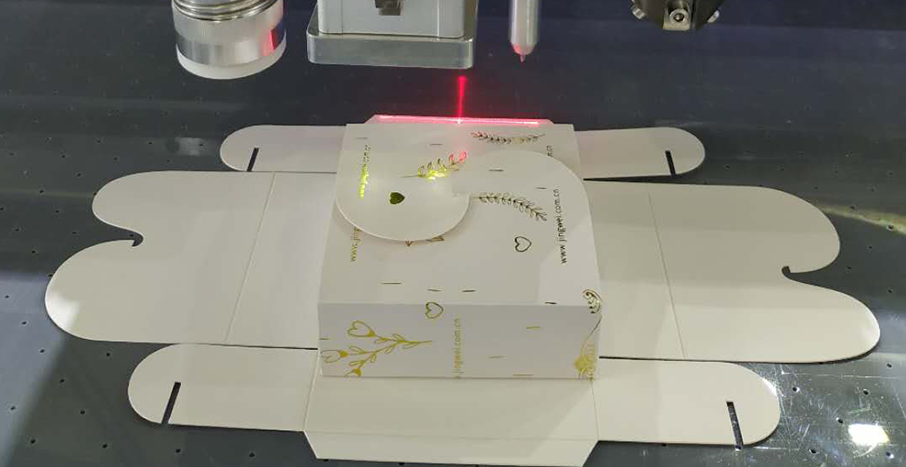

  • 相機定位系統
    相機定位系統
    印刷類材料，通過相機定位系統，快速精準定位裁切，通過集成的QR任務分類模塊，可小批量性進行不同批次產品的自動化調圖生產
技術參數
更多詳細功能請聯系客服。

以下參數本公司保留最終解釋權，如有變動，恕不另行通知。

型號

CB03 Ⅱ -2516

CB03 Ⅱ -1816

CB03 Ⅱ -1113

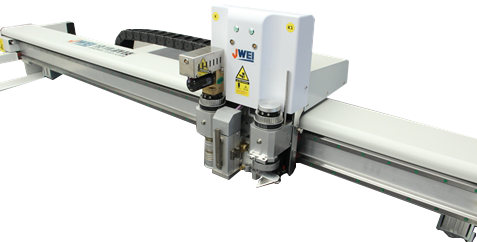

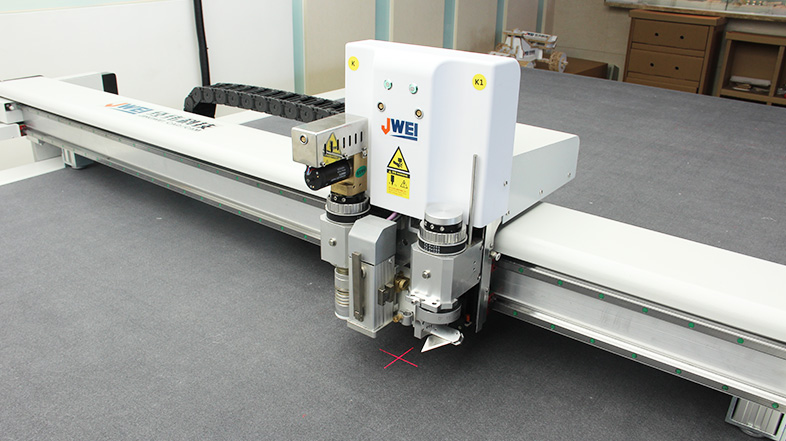

多功能機頭

可簡便更換不同工具頭，具備鏤銑、振動全斷裁切、半斷裁切以及壓痕、繪圖、光標定位

工具配置

多種裁切刀具，不同尺寸壓痕輪以及普通簽字筆等

安全裝置

采用紅外線感應，反應靈敏、安全可靠

裁切速度

80-1500mm/s（根據不同裁切材料）

裁切厚度

≤ 50mm（根據不同裁切材料可進行定制）

重復精度

±0.05mm

裁切材料

卡紙、灰板紙、KT 板、雪弗板、蜂窩板、車貼、燈片、PP 背膠、噴繪布、旗幟布、各種瓦楞紙、EPE 泡棉、EVA、PVC 板、亞克力板、厚泡沫等

材料固定方式

可選智能多分區真空吸附

伺服分辨率

±0.01mm

傳輸方式

以太網口

數控面板

多語言液晶觸摸屏

傳動系統

高端數字伺服馬達、進口直線導軌、同步帶、絲杠

額定功率

9.5kW

7.5kW

7.5kW

額定電壓

380V±10%

最大裁切尺寸

2500mm×1600mm

1800mm×1600mm

1100mm×1300mm

整機尺寸

3650mm×2620mm×1280mm

2950mm×2620mm×1280mm

2250mm×2320mm×1280mm


場地實拍
場地實拍
場地實拍
場地實拍
場地實拍
