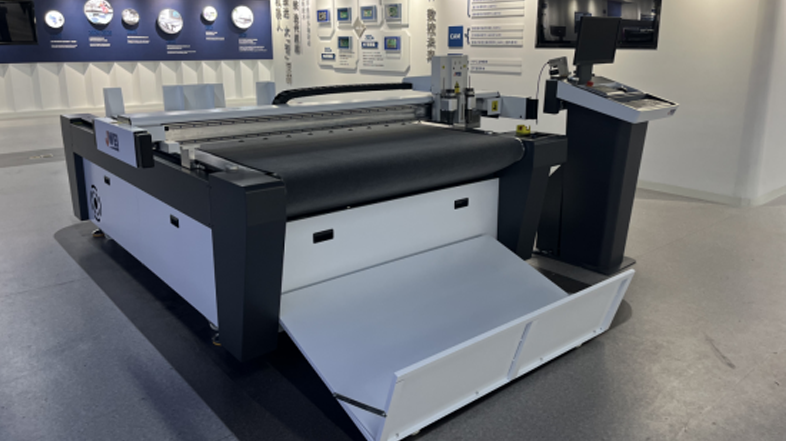

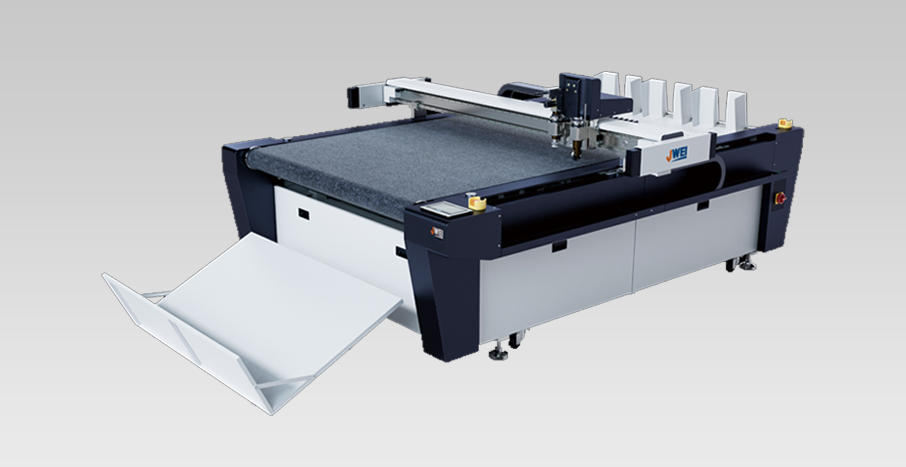

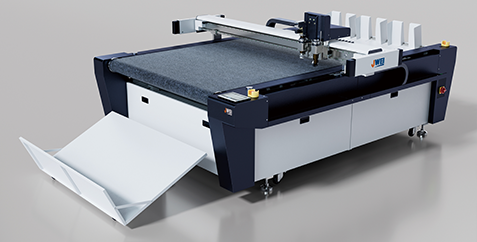

CB03III-1113-RM紙箱送切收裁切機 - 剪切系統03系列 - JWEI經緯數控

一款用于紙箱紙盒自動送切收裁切系統CB03III-1113-RM可進行紙箱紙盒打樣以及小批量生產，配有震動刀工具、壓痕輪、開槽工具等，可以迅速的完成各種紙板的壓痕切割，如瓦楞紙、蜂窩板、卡紙、PET塑料片等材料，帶有攝像頭定位系統，可精準定位裁切印刷材料，自動送切收，真正實現全程無需人守的自動化作業。


1.5個
打樣/小批量生產減少人工
免刀模
訂單實時交付
產品應用場景

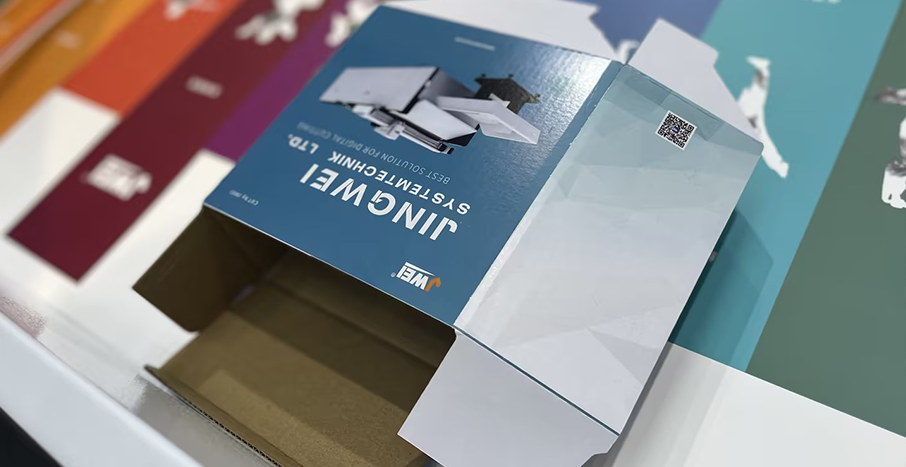

CB03III-1113-RM紙箱紙盒自動送切收裁切系統主要用于瓦楞紙箱、精品禮盒、紙工藝品、展示展架、包裝內襯、蛋糕插卡、立體書畫、紙品托盤、不干膠等。
卡紙

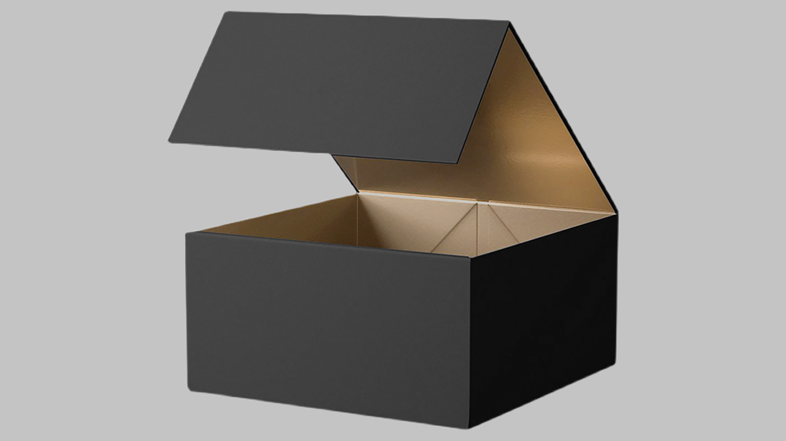

灰板
瓦楞

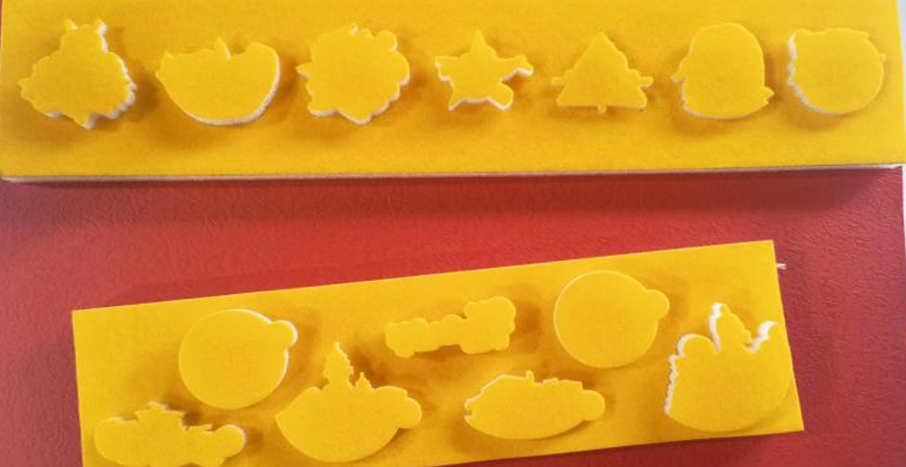

EPE 泡棉

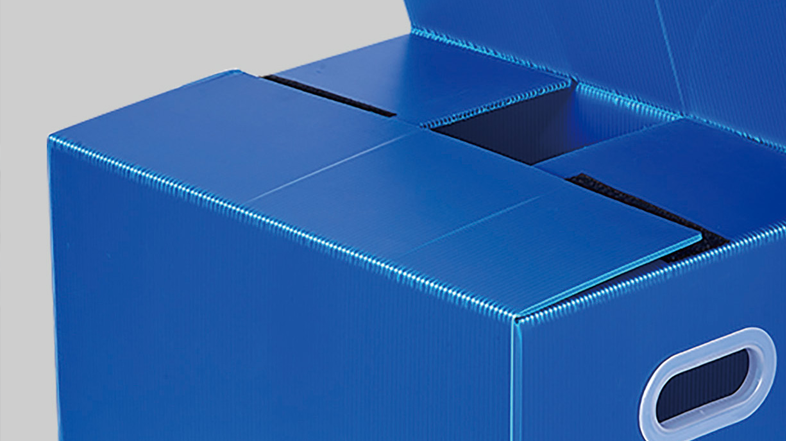

中空板
PVC板
切割視頻
優勢特點

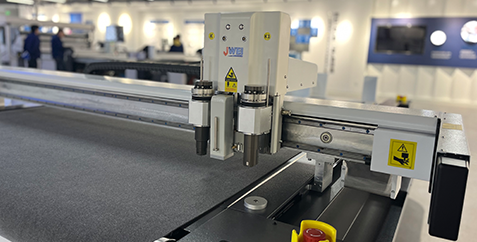

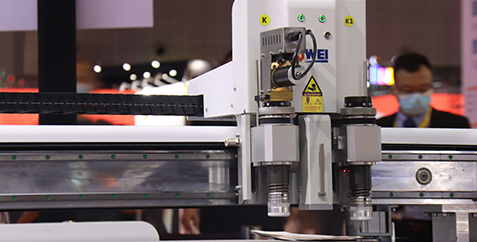

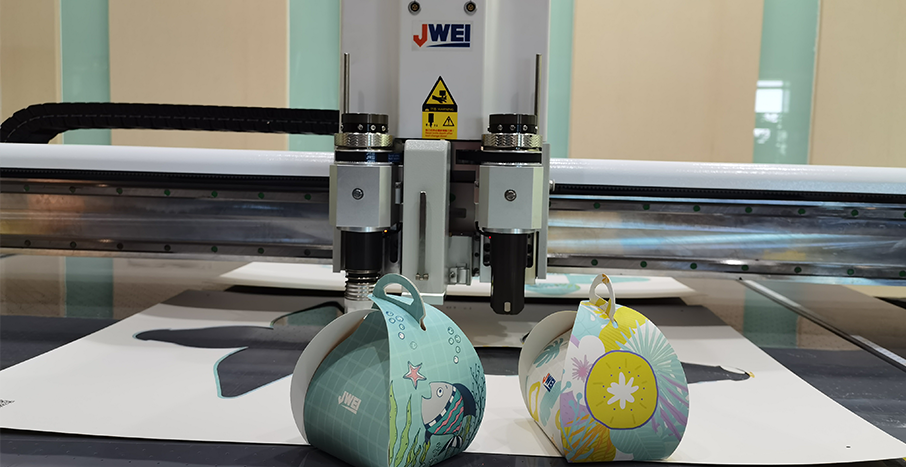

雙機頭配置
可裝震動刀工具、壓痕工具、開槽工具，讓紙箱紙盒一次成型，無需額外制作刀模，省時省力還增效

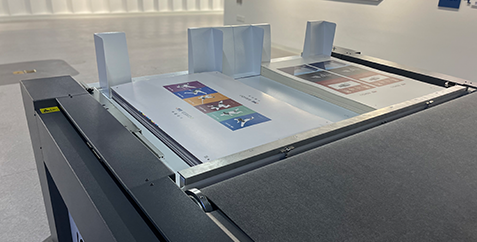

板材送料系統
過吸盤傳動方式對片材類產品進行單張/多張送料，實現打樣和小批量無人值守式加工生產
相機定位系統
印刷類材料，通過相機定位系統，快速精準定位裁切，通過集成的QR任務分類模塊，可小批量性進行不同批次產品的自動化調圖生產

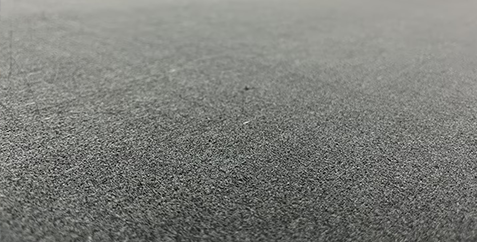

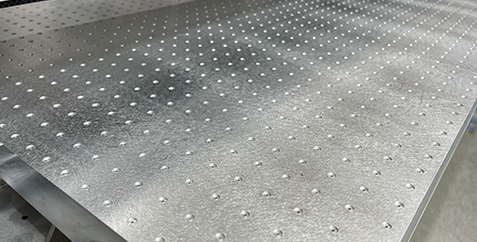

航空用蜂窩鋁板+多孔PVC臺面
采用航天航空蜂窩鋁板：堅固、耐候、平整度高、強負荷下也不易變形，內部蜂窩結構空氣流通順暢。可選分區吸風，超勁風、強吸力。微孔PVC臺面，壓痕效果更佳

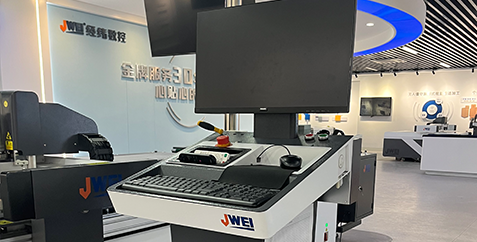

獨立操控平臺
集成急停按鈕與人機界面，界面友好上手快，便于快捷設置各類切割參數；提供PC安裝空間

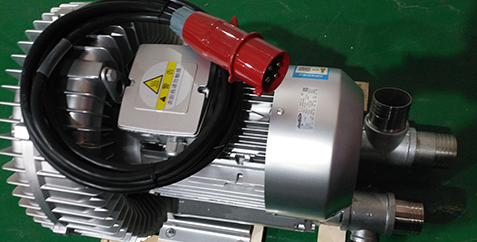

氣泵模塊
強力的真空吸風氣泵模塊，讓材料牢牢固定在平臺，通過運動控制系統，進行個性化產品加工

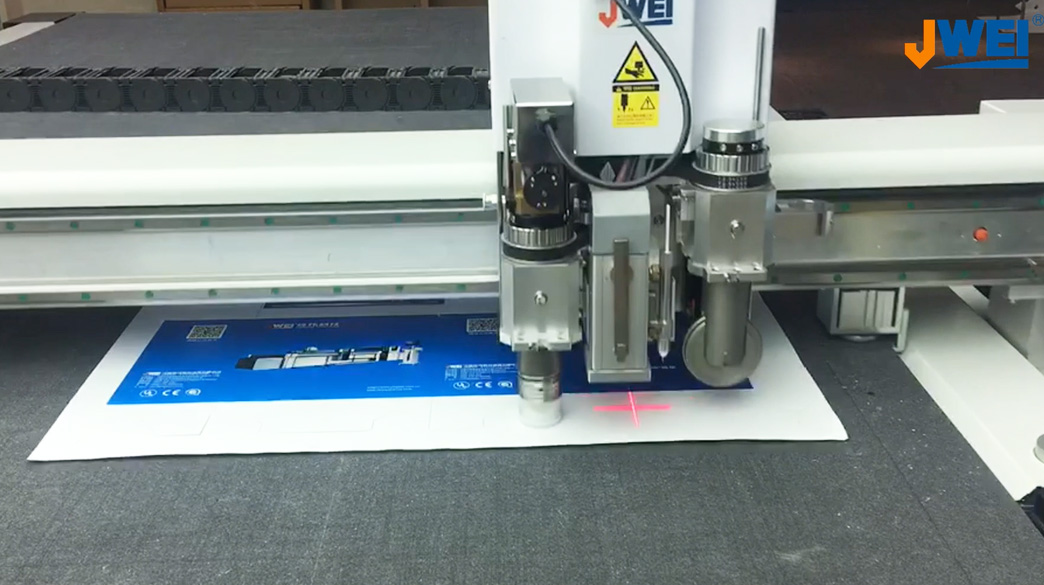

激光定位模塊
雙光標定位模塊，讓印刷產品通過手動兩點定位方式，也能快速精準定位裁切
平臺檢測
通過平臺檢測模塊，自動傳感檢測平臺平整數據，反饋至控制中心進行平臺精度補償，實現平面度高度一致
多種工具

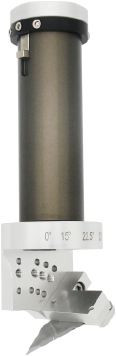

  • 灰板開槽工具
    灰板開槽工具
    專為灰板開槽而設，多角度可調：0°~135°任意可調
  • 卡紙開槽工具
    卡紙開槽工具
    專為卡紙開槽而設，自適應臺面，防切透設計功能，可輕松實現卡紙高精度開槽需求

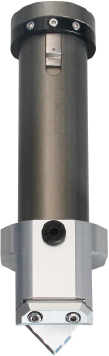

  • V-CUT開槽工具
    V-CUT開槽工具
    可實現蜂窩板，KT板等多種類材料0°~120°任意可調開槽需求
  • 相框開槽工具
    相框開槽工具
    90度固定式開槽，專為相框，柔板，消音板等材料進行90度角開槽
  • 5MM震動工具
    5MM震動工具
    泡棉振動切割工具，擁有2mm振動行程，專用于厚達50mm EPE珍珠棉、EVA泡棉、海綿等發泡材料的裁切

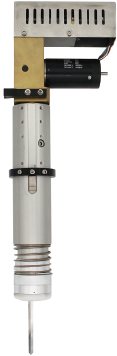

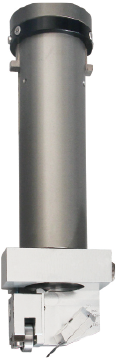

  • 高頻電動振動刀
    高頻電動振動刀
    內置高頻震動電機，轉速可達18000RPM，配備特制鎢鋼硬化刀片，輕松應對各種較硬較厚材質（如：瓦楞紙板、蜂窩紙板、KT板、雪弗板）的切割，速度快、切邊光滑整齊
  • 拖刀工具
    拖刀工具
    可應對厚度不超過5mm的材料。相對于振動刀，切割速度更快。

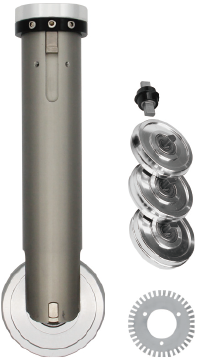

  • 壓痕組件
    壓痕組件
    四組不同寬度壓痕輪可選，可在各種瓦楞紙板，卡紙上壓出完美壓痕；可選PVC壓輪可進行PVC壓痕。

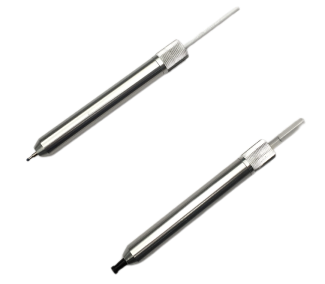

  • 繪圖筆
    繪圖筆
    中性筆，油性筆工具各1支，可在紙卡類材料上進行繪圖，調試產品精度使用
技術參數
更多詳細功能請聯系客服。

以下參數本公司保留最終解釋權，如有變動，恕不另行通知。

型號

CB03Ⅲ-1113-RM

多功能機頭

可簡便更換不同工具頭，具備鏤銑、振動全斷裁切、半斷裁切以及壓痕、繪圖、光標定位等功能

工具配置

多種裁切刀具，不同尺寸壓痕輪以及普通簽字筆等

安全裝置

采用紅外線感應，反應靈敏、安全可靠

最大裁切速度

1500mm/s（根據不同裁切材料）

最大裁切厚度

30mm（根據不同裁切材料可進行定制）

最大裝料高度

180mm

最大送料厚度

30mm

重復精度

±0.05mm

裁切材料

卡紙、灰板紙、KT板、雪弗板、蜂窩板、車貼、燈片、PP背膠、噴繪布、旗幟布、各種瓦楞紙、EPE泡棉、EVA、PVC板、亞克力板、厚泡沫等

材料固定方式

智能多分區真空吸附

伺服分辨率

±0.01mm

傳輸方式

以太網口

傳動系統

高端數字伺服馬達、進口直線導軌、同步帶、絲杠

額定功率

10.5kW

額定電壓

380V±10%

最大裁切尺寸

1100mm×1300mm

整機尺寸

3857mm×2400mm×1345mm
