寧波經緯數控股份有限公司

裁切系統
Cutting System

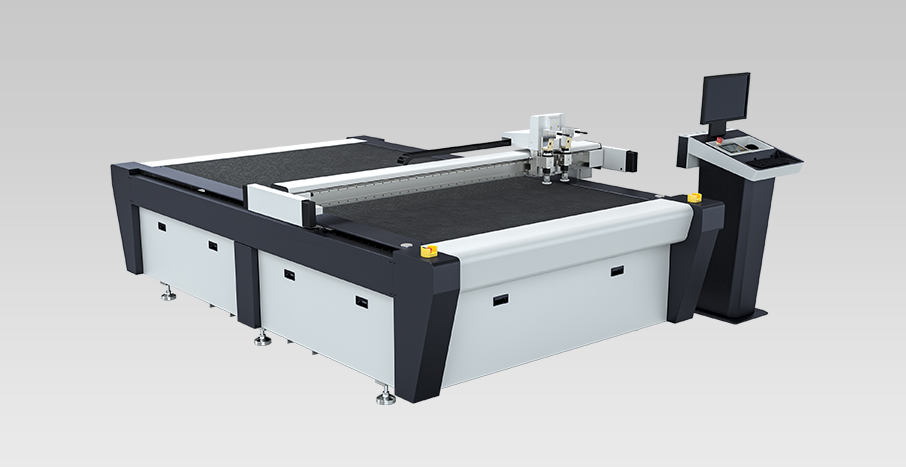

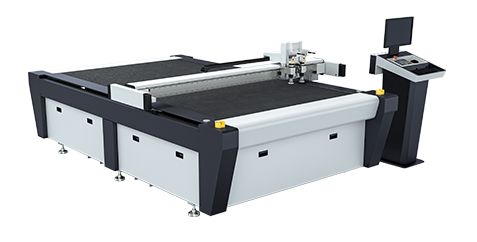

CB03II-2516 柔板切割機 - 剪切系統03系列 - JWEI經緯數控

CB03II-2516柔板切割機作為專為柔板切割制作而研發生產的智能裁切設備，在柔板加工領域展現出了其獨特的優勢。它配備了震動刀工具、拖刀工具及柔板專用開槽工具，使得切割和多種角度倒角的制作變得快速而精準。震動刀工具通過高頻震動來實現對柔板的切割，其切割速度快，且切口平整，大大提高了生產效率。拖刀工具則用于處理一些較為復雜的切割需求，可以實現對柔板的精細加工。而柔板專用開槽工具，更是為柔板的特定加工需求量身定制，能夠輕松完成開槽任務。



400%
對比人工異形裁切效率提升
200%
矩形提升
產品應用場景

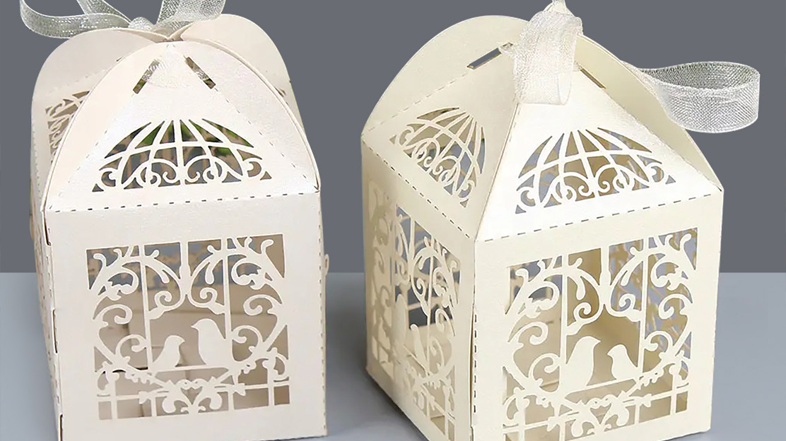

CB03II-2516 柔板切割機作為一種多功能的智能裁切設備，在多個領域都有著廣泛的應用。其主要應用于柔板、紙箱、精品禮盒、紙工藝品、展示展架、包裝內襯、蛋糕插卡、立體書畫、紙品托盤等產品的制作。
卡紙

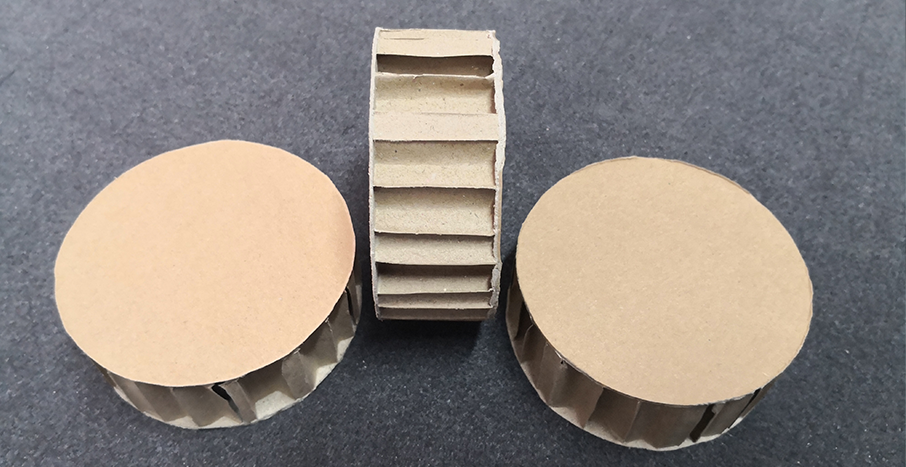

灰板

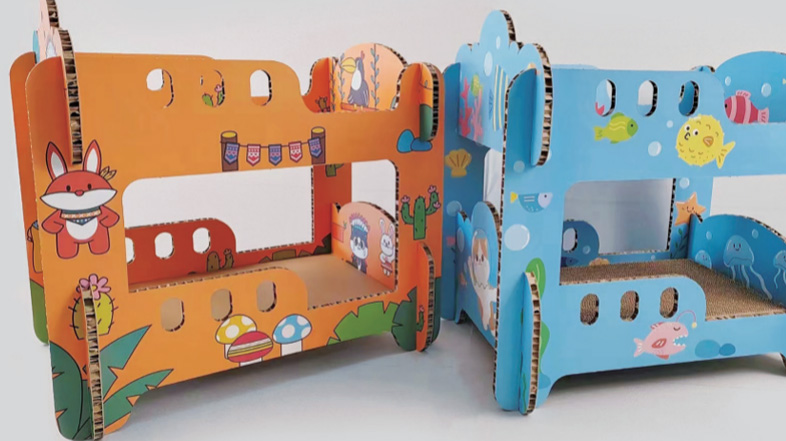

瓦楞

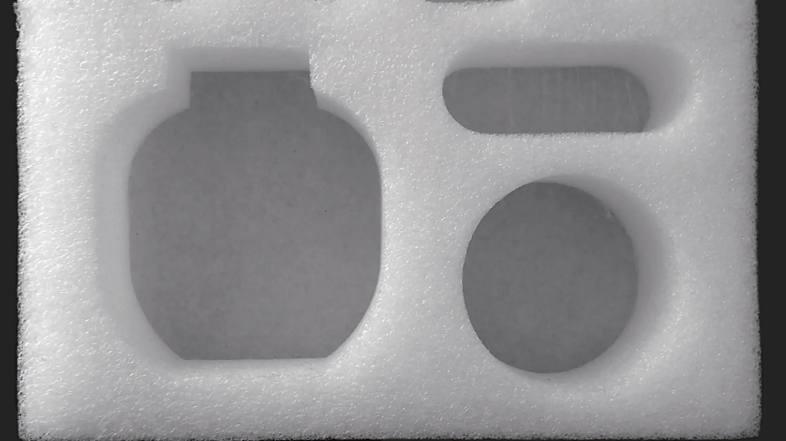

PEP泡棉

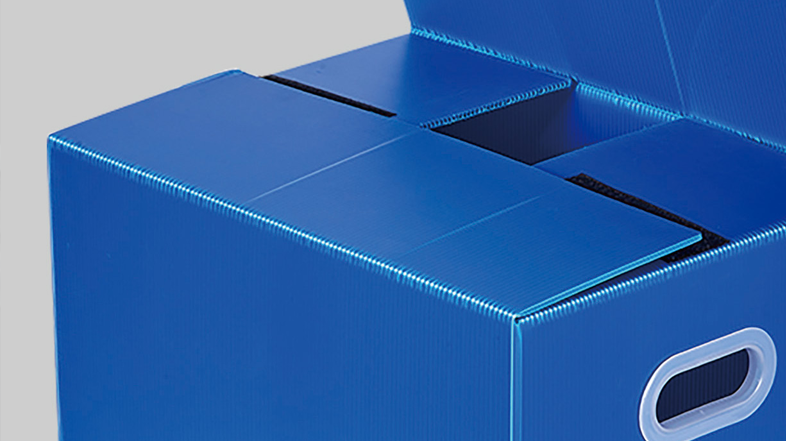

中空板

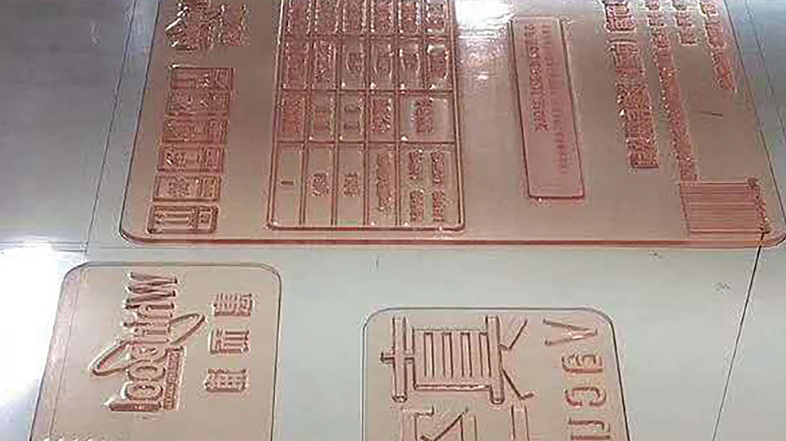

柔板

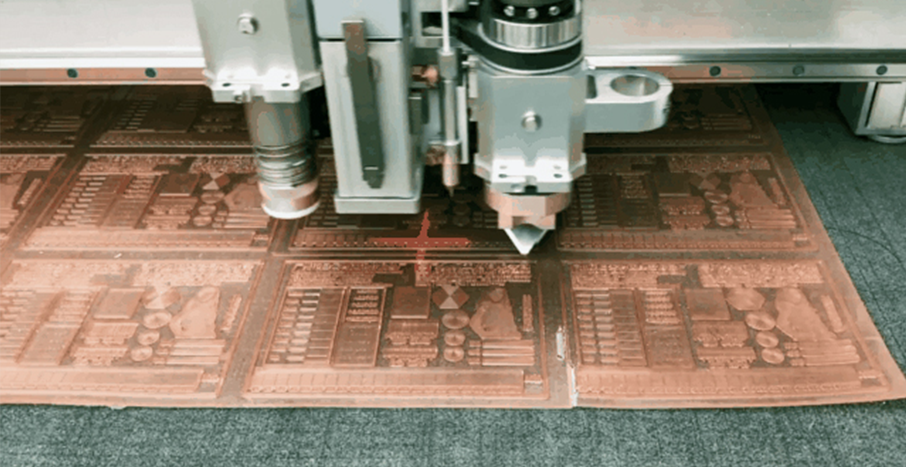

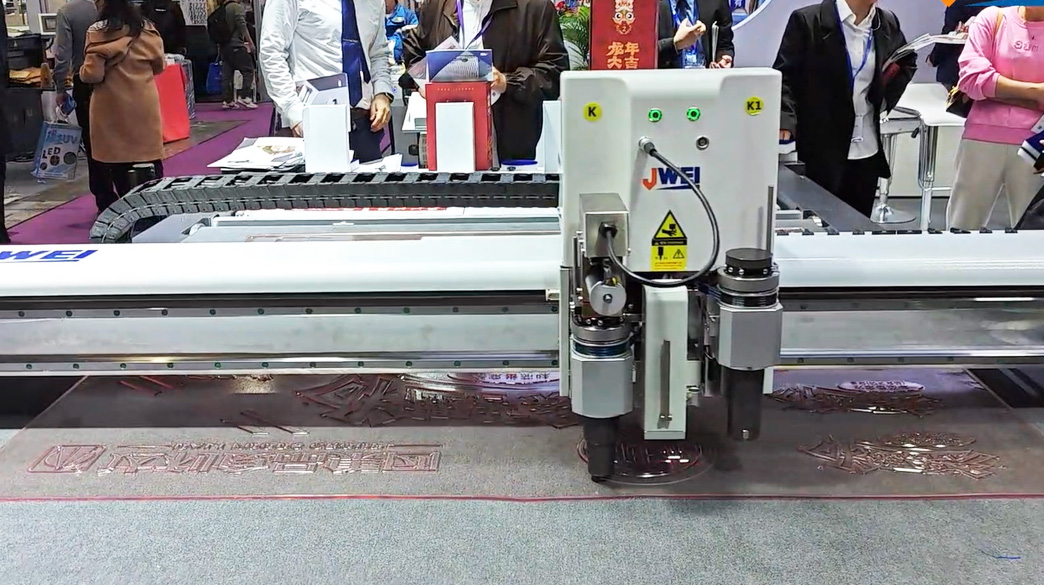

切割視頻
優勢特點
運動控制系統
六軸高速運動控制系統是一項具有自主知識產權的先進技術，其在切割頭運動精準性和曲線運動平滑性方面表現卓越。該系統通過精密的算法和優化的機械設計，實現了高速、高精度的運動控制

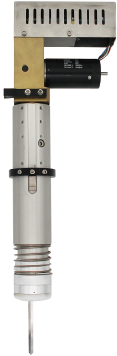

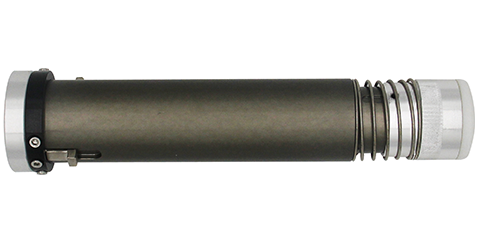

高頻電動振動刀
內置高頻Maxon電機是其高效能的核心所在。這款電機具備出色的性能，轉速高達18000RPM，為系統提供了強大的動力支持。無論是應對高硬度的材料還是厚實的材質，它都能展現出卓越的切割能力

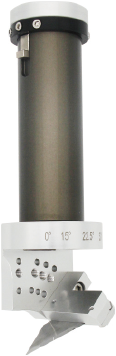

拖刀工具
可應對厚度不超過5mm的材料。相對于振動刀，切割速度更快。

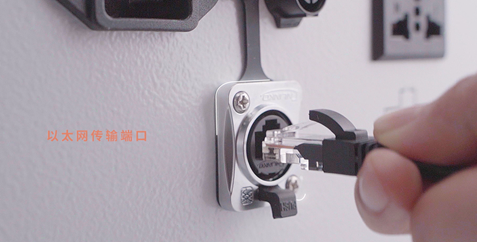

以太網傳輸端口
數據傳輸靈活穩定，自動化拓展性更強；可實現遠程升級維護，實現局域網內控制機器及調用文件。
集成電路控制器
控制器為高性能集成電路控制器（非電腦主板插卡），可與任一普通電腦（含筆記本）連接，不需專門另配高配電腦；發生電腦故障可方便的更換普通電腦來操作設備，完全排除因電腦環節故障

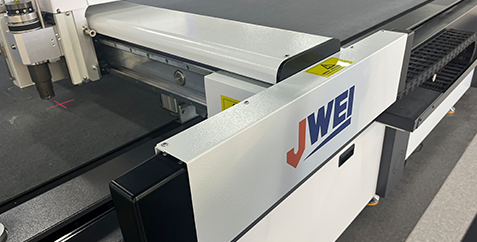

安全防護
安全防撞設計簡潔大方，內建紅外線光柵裝置，反應靈敏，為操作人員的人身安全、機器的安全運行保駕護航。

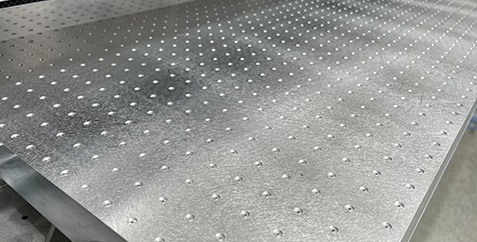

航空用蜂窩鋁板+多孔PVC臺面
行業內首家采用航天航空蜂窩鋁板：堅固、耐候、平整度高、強負荷下也不易變形，內部蜂窩結構空氣流通順暢?？蛇x分區吸風，超勁風、強吸力。 微孔PVC臺面，壓痕效果更佳。

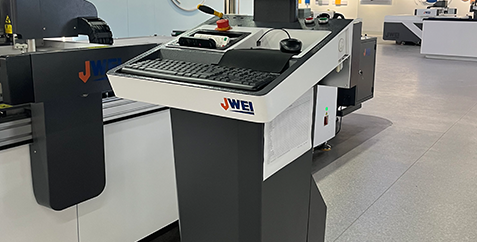

獨立操控平臺（不含電腦）
集成急停按鈕與觸摸屏人機界面，界面友好上手快，便于快捷設置各類切割參數；提供PC安裝空間。

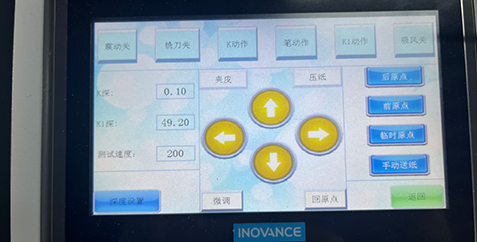

觸摸屏
觸摸屏上可視數字化微調和預設存儲刀深、刀壓；設置各類切割參數，方便控制機器運行。

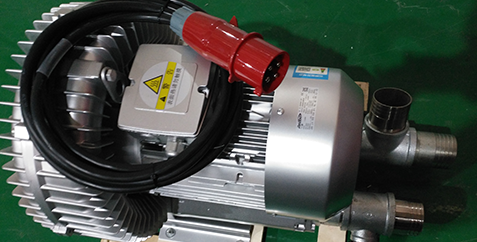

氣泵模塊
強力的真空吸風氣泵模塊，讓材料牢牢固定在平臺，通過運動控制系統，進行個性化產品加工
激光定位模塊
雙光標定位模塊，讓印刷產品通過手動兩點定位方式，也能快速精準定位裁切
多種工具
  • 灰板開槽工具
    灰板開槽工具
    專為灰板開槽而設，多角度可調：0°~135°任意可調
  • 卡紙開槽工具
    卡紙開槽工具
    專為卡紙開槽而設，自適應臺面，防切透設計功能，可輕松實現卡紙高精度開槽需求
  • V-CUT開槽工具
    V-CUT開槽工具
    可實現蜂窩板，KT板等多種類材料0°~120°任意可調開槽需求
  • 相框開槽工具
    相框開槽工具
    90度固定式開槽，專為相框，柔板，消音板等材料進行90度角開槽
  • 半切刀工具
    半切刀工具
    專門為不干膠、廣告噴繪背膠等材料的半穿透切割而設計。配合精密相機定位系統，無論多么復雜的異形圖案可輕松切割。
  • 5MM震動工具
    5MM震動工具
    泡棉振動切割工具，擁有2mm振動行程，專用于厚達50mm EPE珍珠棉、EVA泡棉、海綿等發泡材料的裁切。
  • 相機定位系統
    相機定位系統
    印刷類材料，通過相機定位系統，快速精準定位裁切，通過集成的QR任務分類模塊，可小批量性進行不同批次產品的自動化調圖生產
技術參數
更多詳細功能請聯系客服。

以下參數本公司保留最終解釋權，如有變動，恕不另行通知。

參數

描述

機器型號

 CB03II-2516

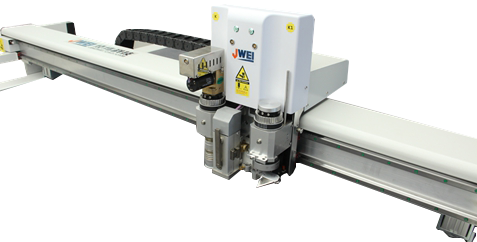

多功能機頭

雙工具固定孔位，工具快插式固定，更換切割工具方便迅捷、即插即用，集裁切、壓痕、繪圖、鏤銑等功能于一體

工具配置

標配電動振動切割工具、拖刀工具、繪圖工具

最大裁切速度

1500mm/s （不同材料，速度有所不同）

重復精度

±0.05mm

最大裁切厚度

50mm （厚度上限根據具體材料而定）

裁切材料

紙卡類，銅版紙、PVC、特種紙、瓦楞紙、灰紙板、蜂窩紙板、ABS板、PVC板、EPE、EVA泡沫、燈箱片、背膠、相框紙雪弗板、KT板、不干膠、等等。

材料固定方式

真空吸附

傳輸端口

以太網口

傳動系統

高級伺服系統、進口直線導軌、同步帶、絲杠、齒輪

緩存

2GB

指令系統

HPGL兼容格式

兼容格式

DXF、PLT、XML、PDF、EPS、PS、CF2、AI、ACM、CUT、JW

整機功率

9.5kw

額定電壓

380V±10%

有效工作尺寸

 2500mm×1600mm

整機尺寸

 3571×2504×1325mm

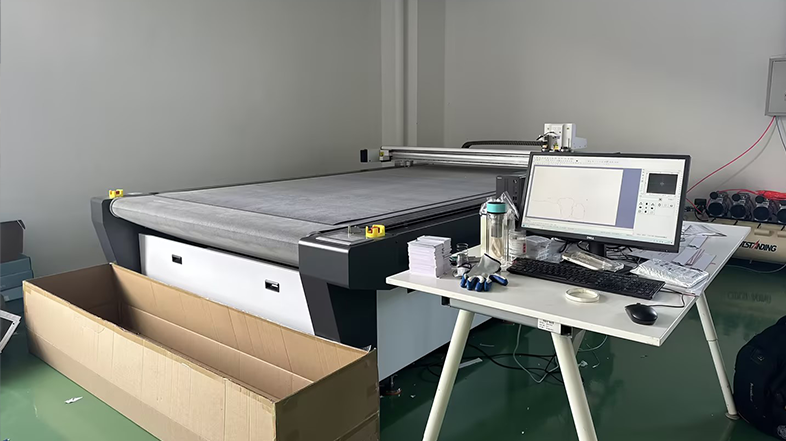

場地實拍
