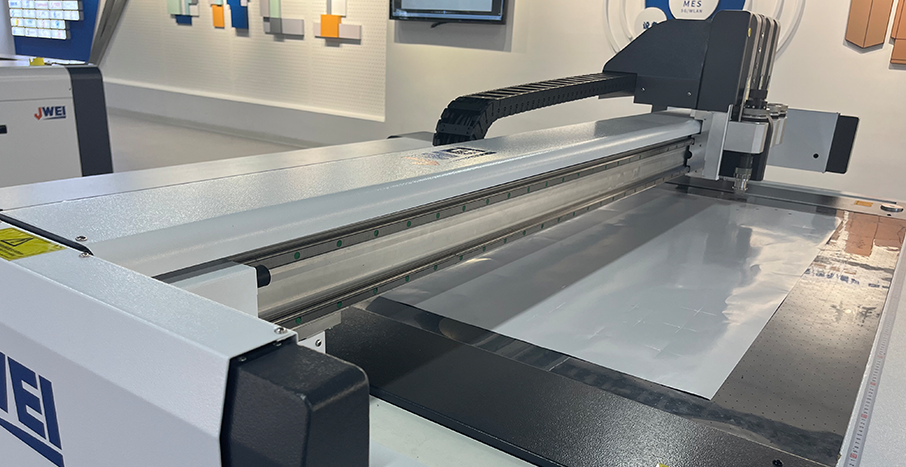

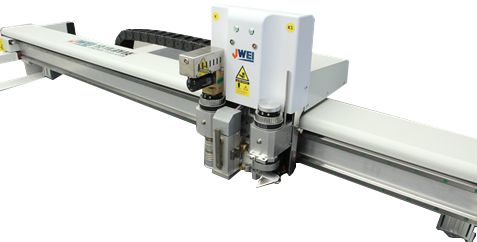

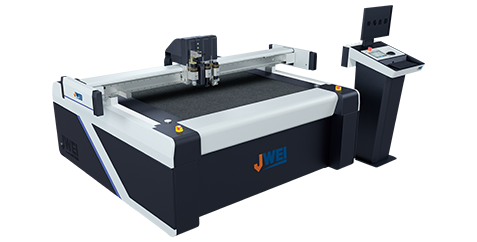

TB09-1113彩印包裝割樣機 - SCUTTER- JWEI經緯數控

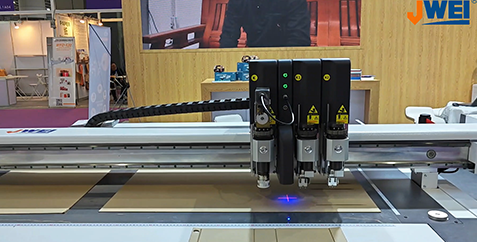

TB09-1113彩印包裝割樣機是可插拔式3機頭裝置，振動工具、壓輪、開槽工具可自由組合快速更換，實現3工具同步作業，讓盒型一次成型，同時切割效率可達1800mm/s，加工+1mm小圓切割效果優異，一塊臺面，6塊分區，收切同步，高效快捷。


1個人工
打樣免刀模，訂單實時交付，操作減少
產品應用場景
TB09-1113彩印包裝割樣機適用于彩盒廠、瓦楞包裝廠、工藝品廠家等，可以切割卡紙、灰板、瓦楞紙、蜂窩板、泡棉等各種材料。

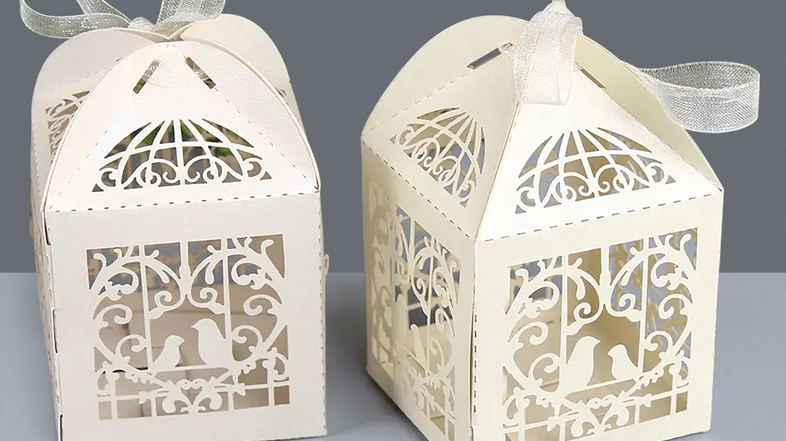

卡紙

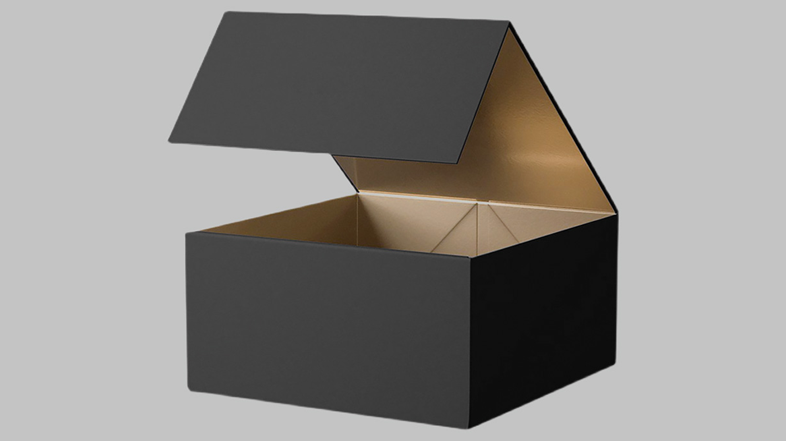

灰板

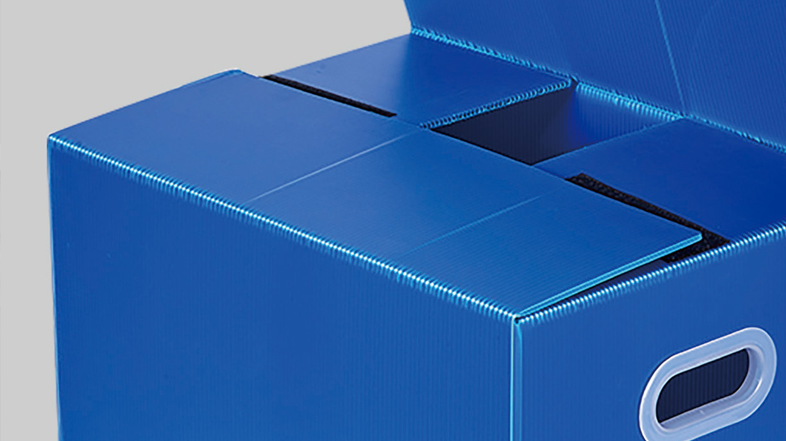

中空板

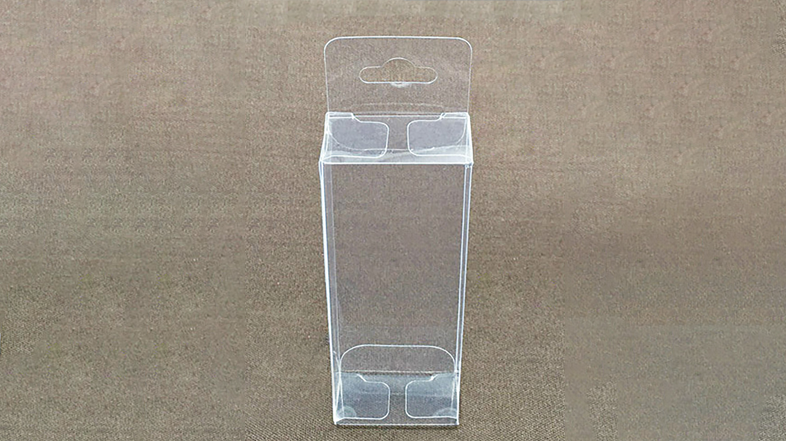

PVC 板

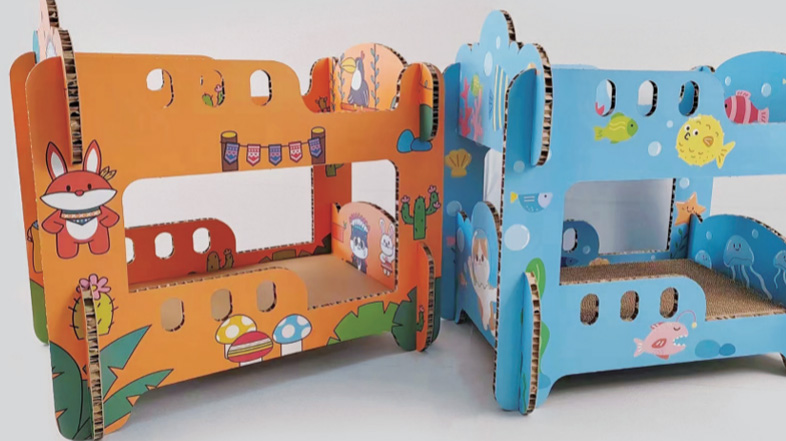

瓦楞

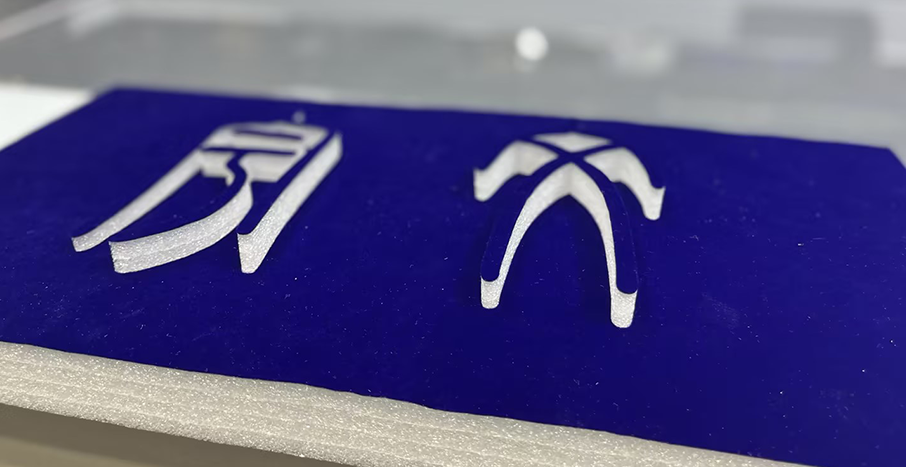

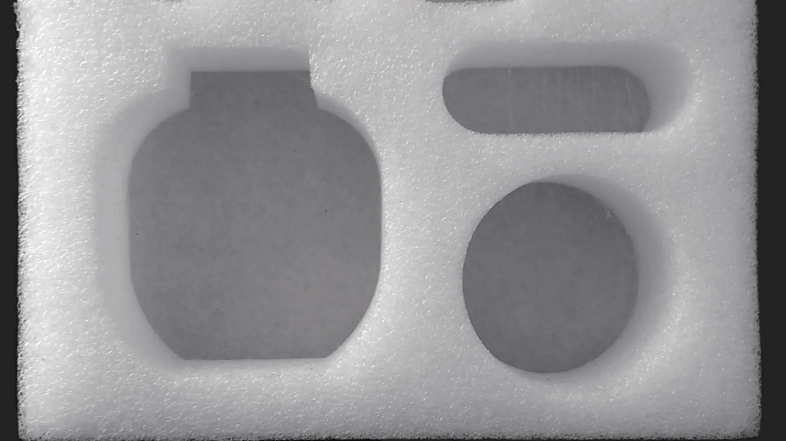

EPE 泡棉
切割視頻
優勢特點

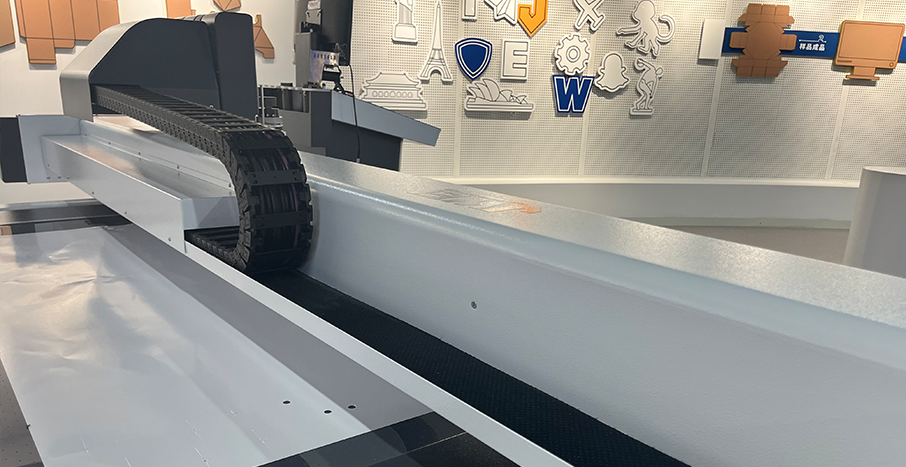

運動控制系統
高端八軸高速運動控制系統：具有自主知識產權，切割頭運動精準、曲線運動平滑順暢

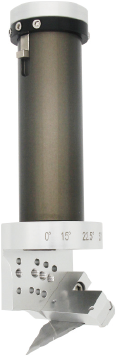

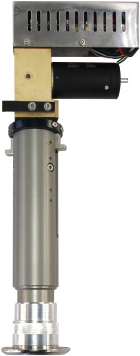

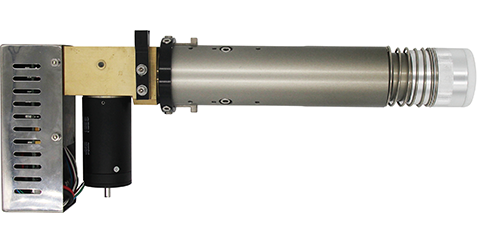

高頻電動振動刀
內置高頻震動電機，轉速可達18000RPM，配備特制鎢鋼硬化刀片，輕松應對各種較硬較厚材質（如：瓦楞紙板、蜂窩紙板、KT板、雪弗板）的切割，速度快、切邊光滑整齊

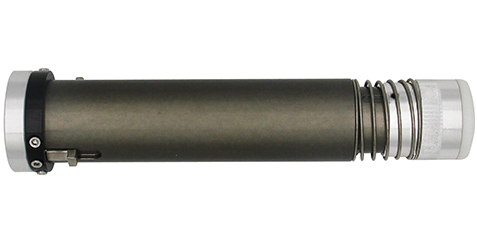

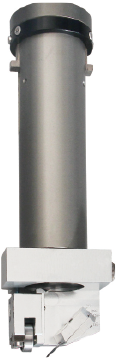

拖刀工具
可應對厚度不超過5mm的材料。相對于振動刀，切割速度更快

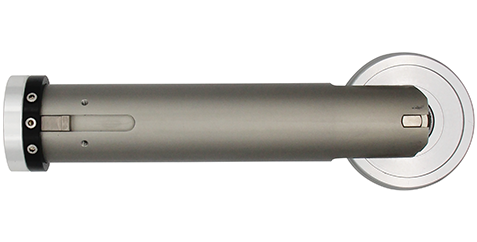

壓痕組件
四組不同寬度壓痕輪可選，可在各種瓦楞紙板，卡紙上壓出完美壓痕；可選PVC壓輪可進行PVC壓痕

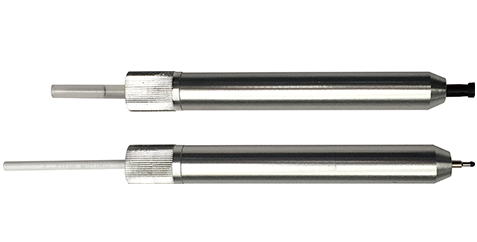

繪圖筆
中性筆，油性筆工具各1支，可在紙卡類材料上進行繪圖，調試產品精度使用

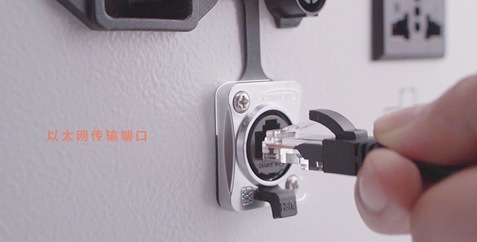

以太網傳輸端口
數據傳輸靈活穩定，自動化拓展性更強；可實現遠程升級維護，實現局域網內控制機器及調用文件

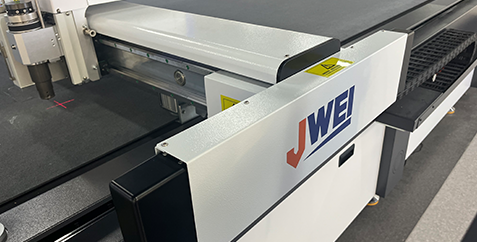

安全防護
安全防撞設計簡潔大方，內建紅外線光柵裝置，反應靈敏，為操作人員的人身安全、機器的安全運行保駕護航

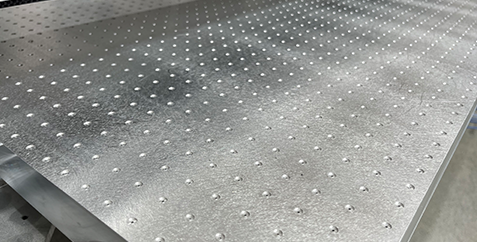

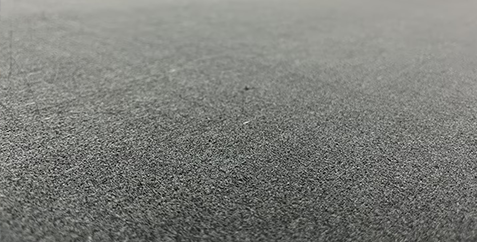

航空用蜂窩鋁板+多孔PVC臺面
采用航天航空蜂窩鋁板：堅固、耐候、平整度高、強負荷下也不易變形，內部蜂窩結構空氣流通順暢。可選分區吸風，超勁風、強吸力

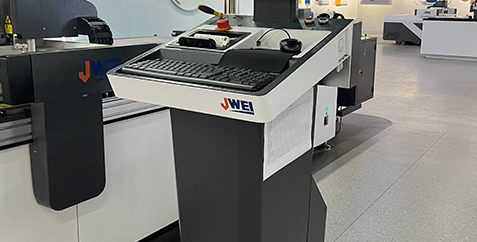

獨立操控平臺
集成急停按鈕與人機界面，界面友好上手快，便于快捷設置各類切割參數；提供PC安裝空間

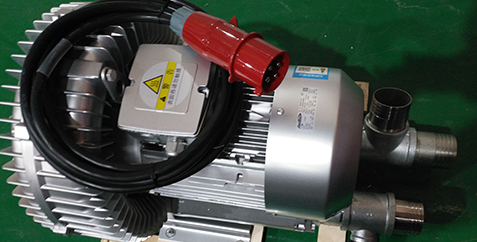

氣泵模塊
強力的真空吸風氣泵模塊，讓材料牢牢固定在平臺，通過運動控制系統，進行個性化產品加工
激光定位模塊
雙光標定位模塊，讓印刷產品通過手動兩點定位方式，也能快速精準定位裁切
平臺檢測
通過平臺檢測模塊，自動傳感檢測平臺平整數據，反饋至控制中心進行平臺精度補償，實現平面度高度一致
多種工具
  • 灰板開槽工具
    灰板開槽工具
    專為灰板開槽而設，多角度可調：0°~135°任意可調
  • 卡紙開槽工具
    卡紙開槽工具
    專為卡紙開槽而設，自適應臺面，防切透設計功能，可輕松實現卡紙高精度開槽需求

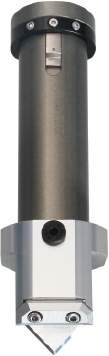

  • V-CUT開槽工具
    V-CUT開槽工具
    可實現蜂窩板，KT板等多種類材料0°~120°任意可調開槽需求
  • 相框開槽工具
    相框開槽工具
    90度固定式開槽，專為相框，柔板，消音板等材料進行90度角開槽
  • 半切刀工具
    半切刀工具
    專門為不干膠、廣告噴繪背膠等材料的半穿透切割而設計。配合精密相機定位系統，無論多么復雜的異形圖案可輕松切割。
  • 5MM震動工具
    5MM震動工具
    泡棉振動切割工具，擁有2mm振動行程，專用于厚達50mm EPE珍珠棉、EVA泡棉、海綿等發泡材料的裁切。
  • 相機定位系統
    相機定位系統
    印刷類材料，通過相機定位系統，快速精準定位裁切，通過集成的QR任務分類模塊，可小批量性進行不同批次產品的自動化調圖生產
技術參數
更多詳細功能請聯系客服。

以下參數本公司保留最終解釋權，如有變動，恕不另行通知。

參數

描述

機器型號

TB09-1113

多功能機頭

三工具固定孔位，工具快插式固定，更換切割工具方便迅捷、即插即用，集裁切、壓痕、繪圖、鏤銑等功能于一體

工具配置

震動，壓輪，開槽，拖刀，半刀，銑刀，筆畫

最大裁切速度

1500mm/s （不同材料，速度有所不同）

重復精度

0.05mm

最大裁切厚度

50mm （厚度上限根據具體材料而定）

裁切材料

紙卡類，銅版紙、PVC、特種紙、瓦楞紙、灰紙板、蜂窩紙板、ABS板、PVC板、EPE、EVA泡沫、燈箱片、背膠、相框紙雪弗板、KT板、不干膠、等等。

材料固定方式

真空吸附

傳輸端口

以太網口

傳動系統

高級伺服系統、進口直線導軌、同步帶、絲杠、齒輪

緩存

2GB

指令系統

HPGL兼容格式

兼容格式

DXF、PLT、XML、PDF、EPS、PS、CF2、AI、ACM、CUT、JW

整機功率

7.5kw

額定電壓

380V±10%

有效工作尺寸

1100mm×1300mm

整機尺寸

2080×2400×1337mm

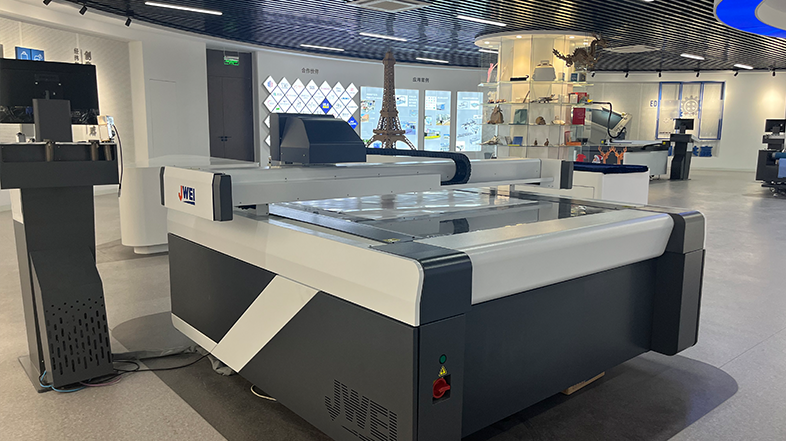

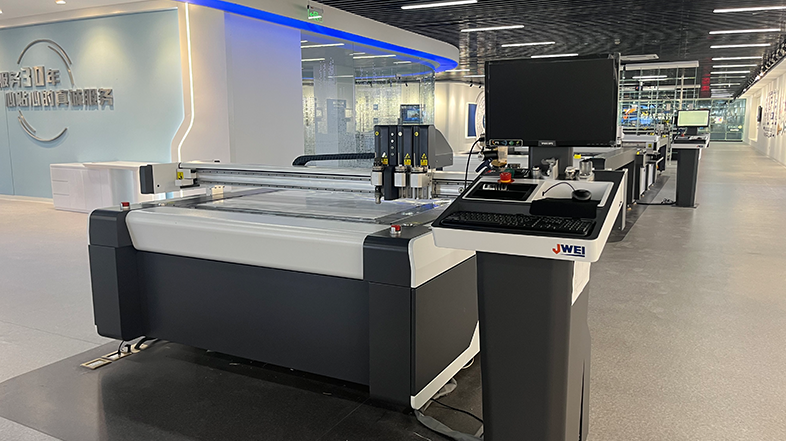

場地實拍
場地實拍
場地實拍
場地實拍
