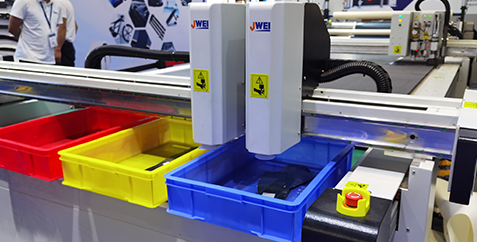

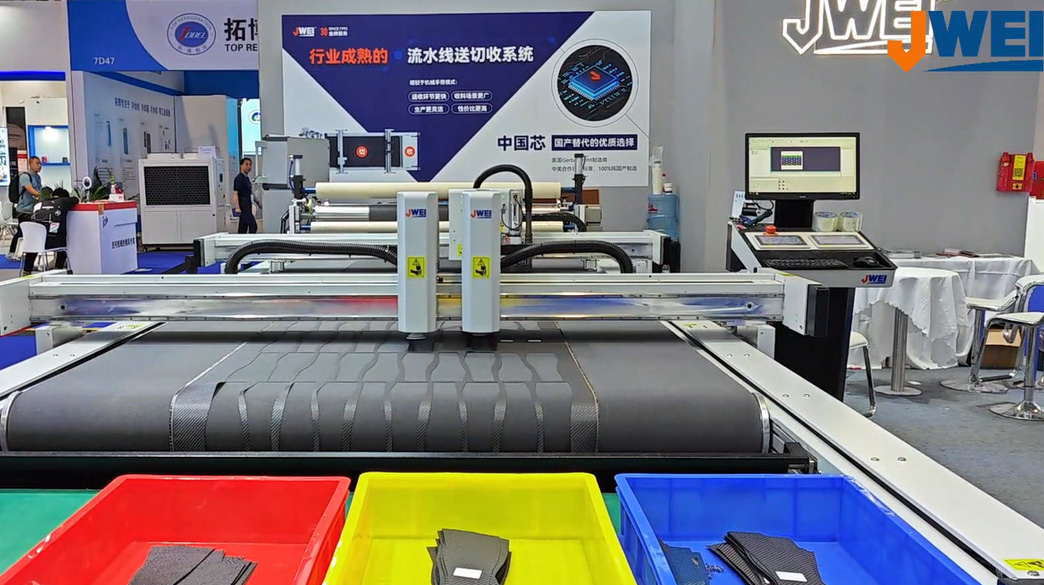

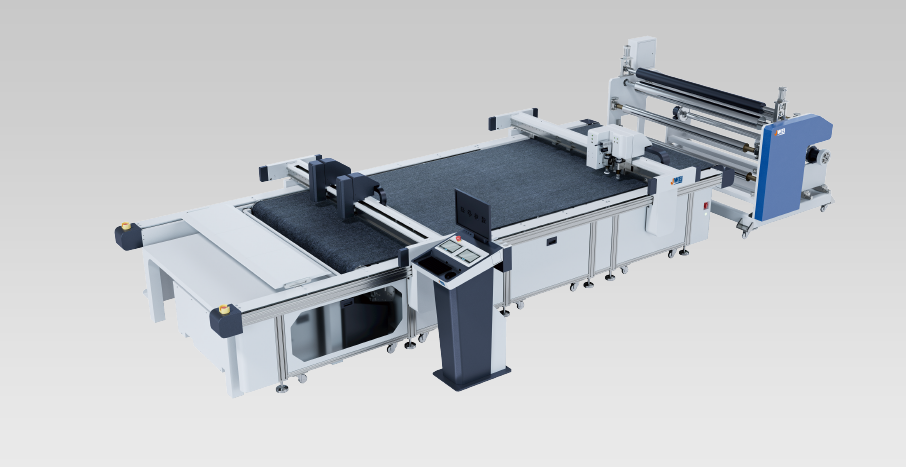

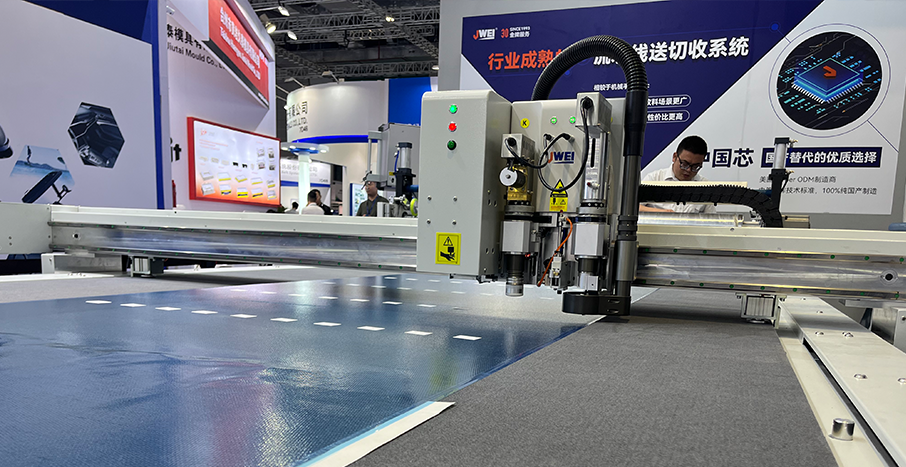

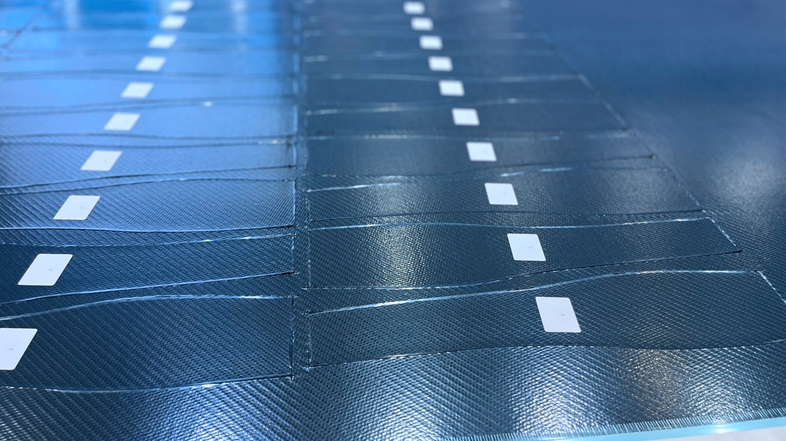

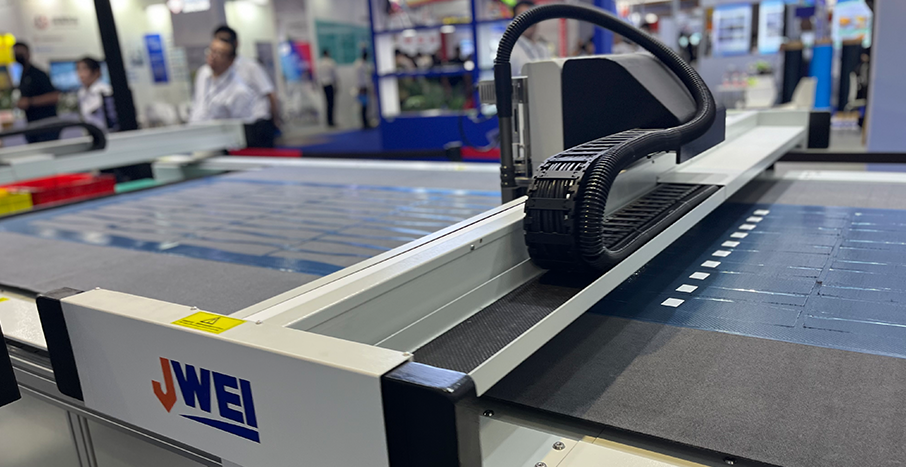

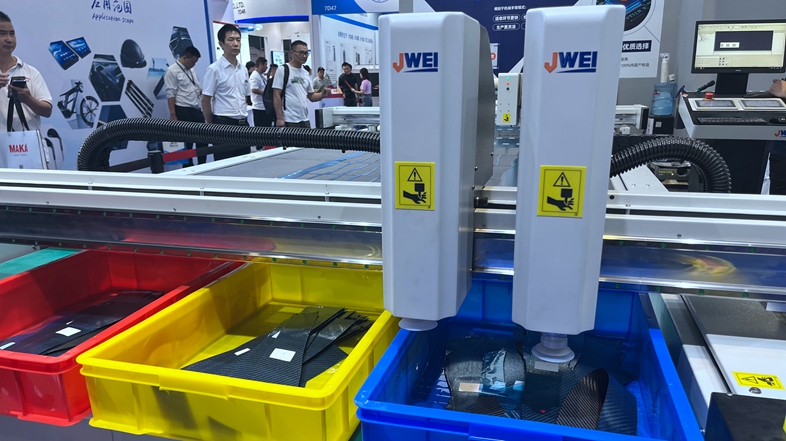

在復合材料加工領域，精確、高效的裁切工藝對于提高產品質量和生產效率至關重要。為了滿足這一需求，我們推出了CBD08系列復材送切收自動化裁切流水線，旨在為客戶提供一套完整的送、切、收一體化解決方案。該方案帶有自動糾偏、自動張力檢測、控制功能，可精準的把裁切材料送至切割工作臺，同時具有高性能運動控制系統可適配不同切割工具，從而去滿足不同材料的裁切需求，其自動打標系統可讓你快速識別切割樣片，龍門式自動收料模塊，大小樣片均能快速收料。
以下參數本公司保留最終解釋權，如有變動，恕不另行通知。
型號 | CBD08-3516-PM |
有效切割面積 | 1750mm×1600mm |
收料區域 | 1750mm×1600mm |

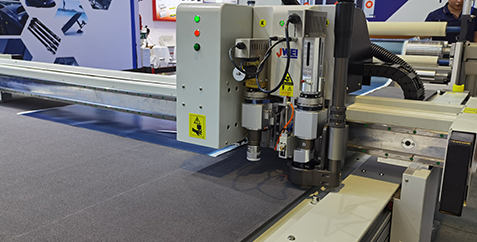

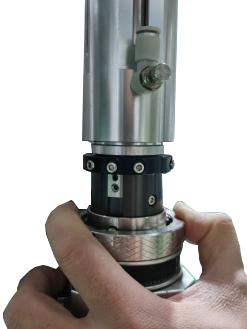

多功能機頭 | 雙工具固定孔位，繪圖筆孔位，激光定位筆，自動標簽?zāi)K |

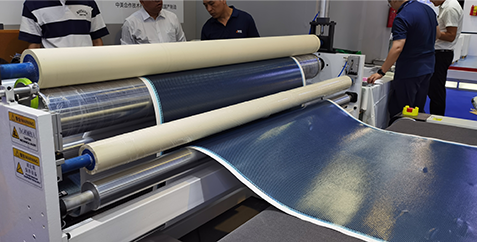

標準 | 電動振動工具，拖刀，自動送料設有卷筒紙邊緣控制和張力控制、自動收料平臺 |
選配 | 電動振動工具，超聲波切割工具，開槽工具，其他經緯工具 |
最大裁切速度 | 1500mm/s （不同材料，速度有所不同） |
最大裁切厚度 | 50mm（厚度上限根據具體材料而定） |
加工節拍 | 60s（根據不同圖形而定） |

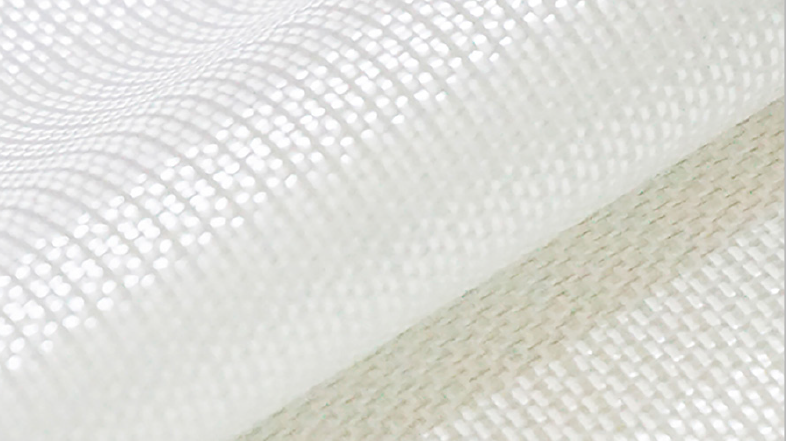

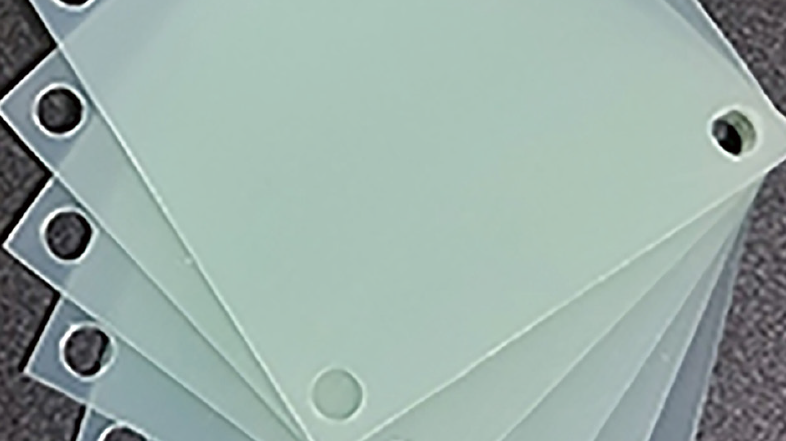

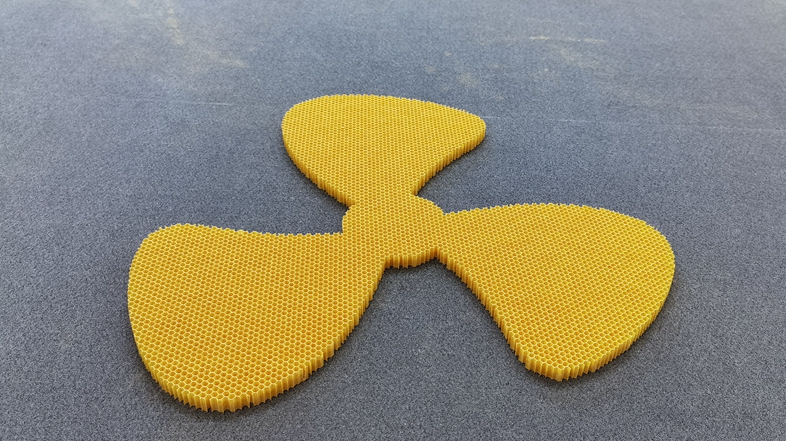

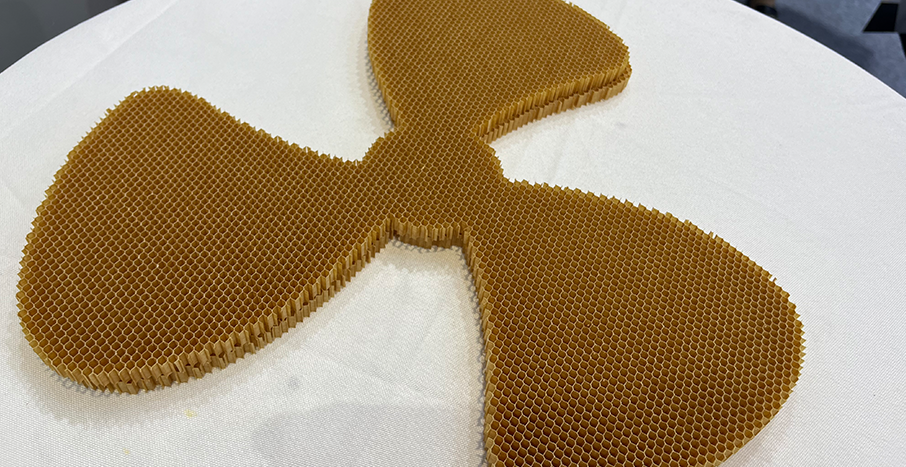

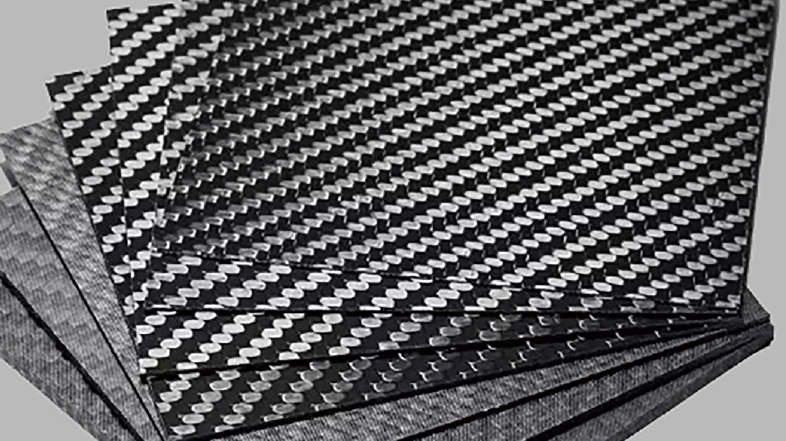

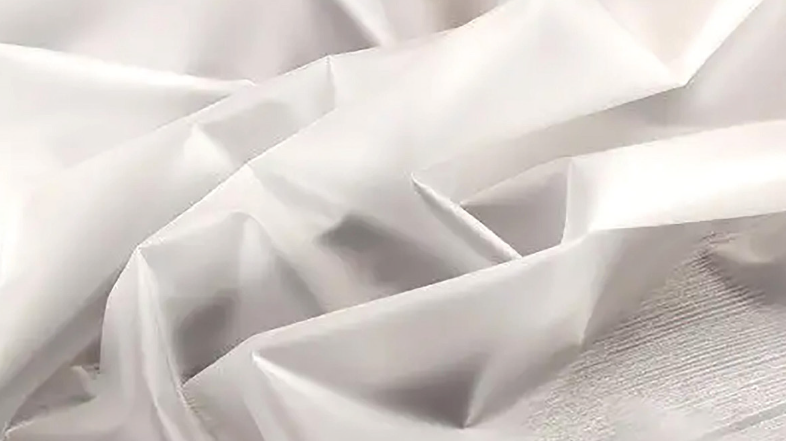

裁切材料 | 碳纖維、碳纖維預浸料、玻璃纖維、芳綸蜂窩、橡膠、墊片、工業紡織品、其他中密度非金屬復合材料 |
重復精度 | ±0.1mm |
傳輸端口 | 以太網口 |
傳動系統 | 高精度伺服系統，直線導軌，同步帶 |
機器框架 | 可拆式框架 |
整機功率 | 19kW |
額定電壓 | AC 3 phase 380V±10%, 50/60Hz |
整機尺寸 | 5610mm×3150mm×1280mm 7470mm×3150mm×1280mm 含送料裝置 |
