寧波經緯數控股份有限公司

裁切系統
Cutting System

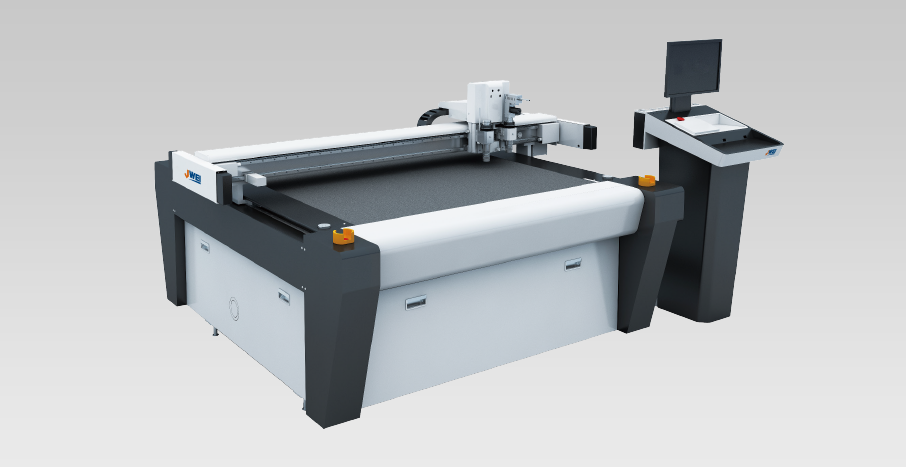

CB03II系列復合材料切割機 - 剪切系統03系列 - JWEI經緯數控

CB03II系列復合材料切割機主要運用高速運動的飛刀工具及震動刀工具對各種復合材料進行切割。在切割過程中，刀具會對復合材料進行高速旋轉及上下震動的切割方式，將復合材料切割成所需要的形狀和尺寸。同時，復合材料切割機還有自動上料、自動定位識別、自動收料等功能，以滿足不同客戶的各種需求。

4倍+
相比于人工裁剪，工作效率提升
產品應用場景
CB03Ⅱ-2516-RM & CB03Ⅱ-1113 復材工 業智能一體化裁切解決方案，兼容材料 廣，可裁切多種材料。
TPU/基膜

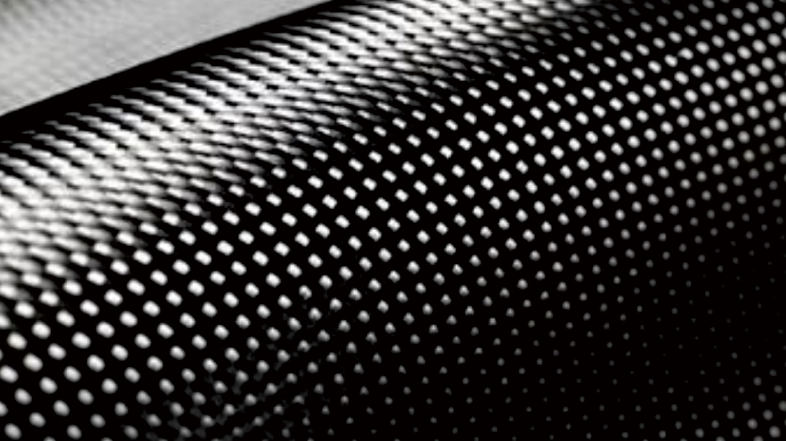

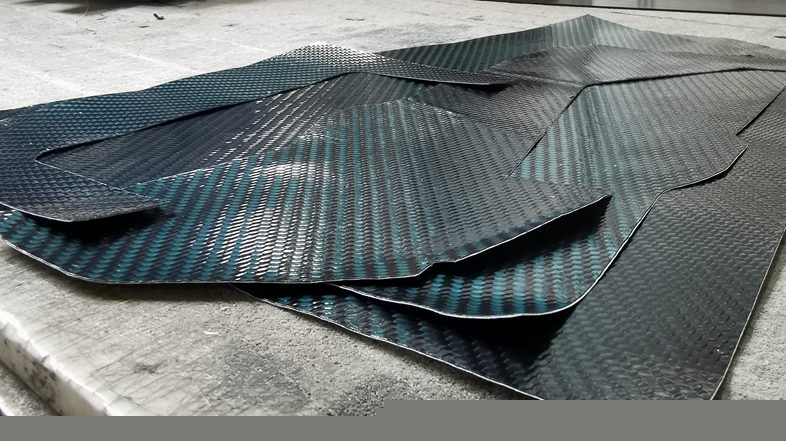

碳纖維/預浸料

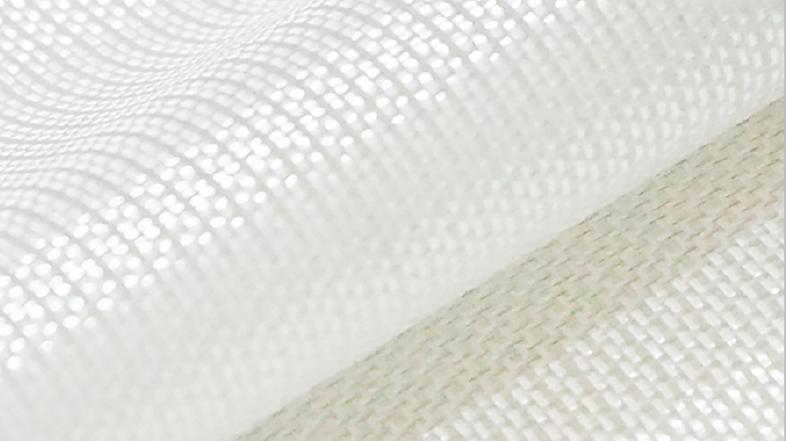

玻璃纖維預浸料/干布

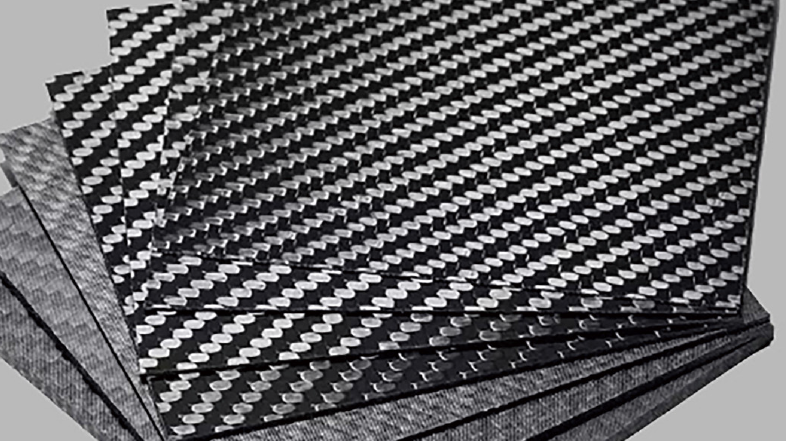

碳纖維固化板
環氧樹脂板

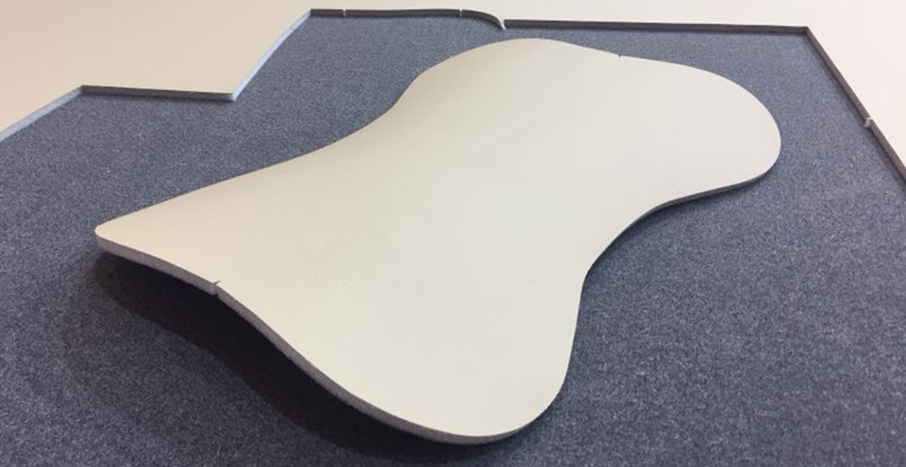

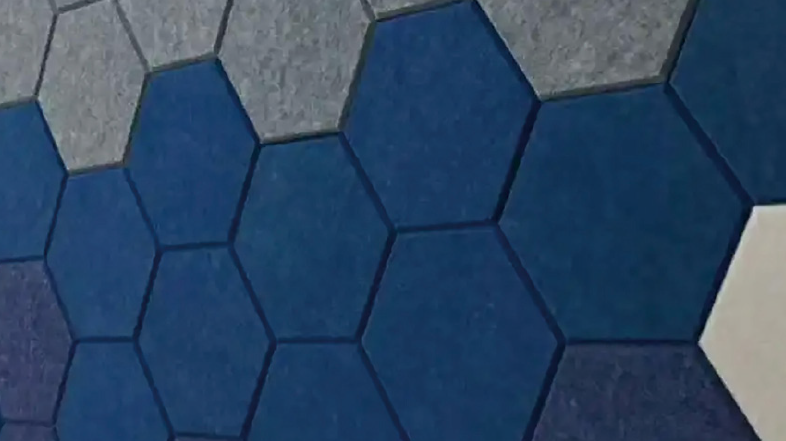

聚酯纖維吸音板
切割視頻
優勢特點

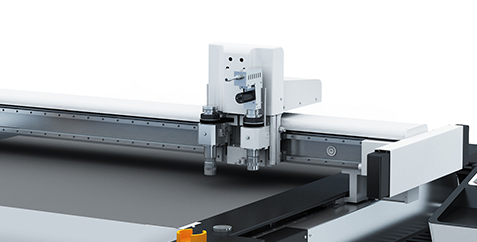

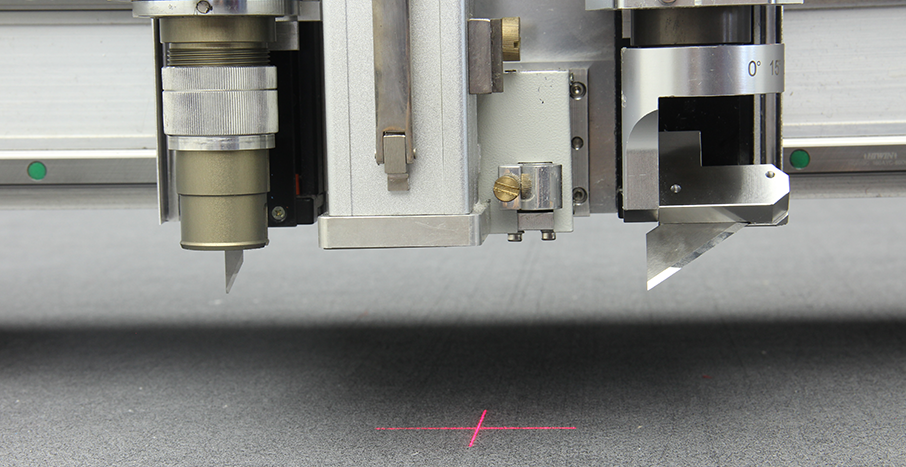

多功能機頭
雙工具固定孔位，工具快插式固定，更換切割工具方便迅捷、即插即用，集裁切、壓痕、繪圖、鏤銑等功能于一體

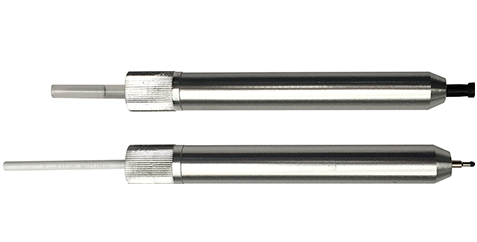

繪圖筆
中性筆，油性筆工具各 1 支，可在紙卡類材料上進行繪 圖， 調試產品精度使用
以太網傳輸端口
數據傳輸靈活穩定， 自動化拓展性更強；可實現遠程升 級維護， 實現局域網內控制機器及調用文件

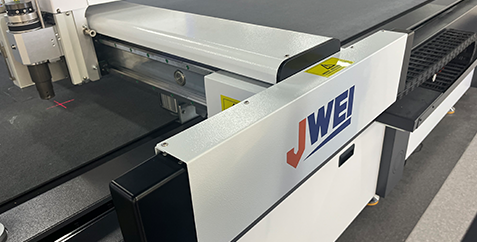

安全防護
安全防撞設計簡潔大方， 內建紅外線光柵裝置，反應靈 敏，為操作人員的人身安全、機器的安全運行保駕護航

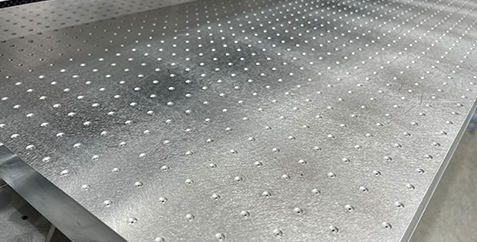

航空用蜂窩鋁板+多孔PVC臺面
行業內首家采用航天航空蜂窩鋁板：堅固、耐候、平整度高、強負荷下也不易變形，內部蜂窩結構空氣流通順暢?？蛇x分區吸風，超勁風、強吸力。微孔PVC臺面，壓痕效果更佳。

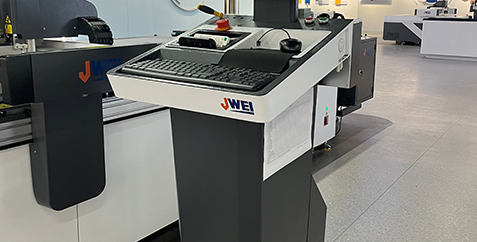

獨立操控平臺 （不含電腦）
集成急停按鈕與觸摸屏人機界面，界面友好上手快，便于快捷設置各類切割參數；提供PC安裝空間

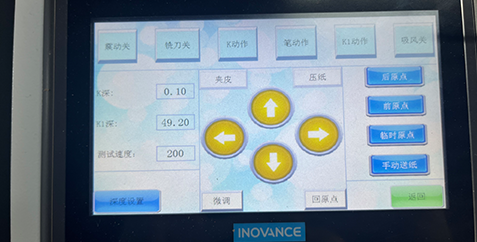

觸摸屏
觸摸屏上可視數字化微調和預設存儲刀深、刀壓；設置各類切割參數，方便控制機器運行

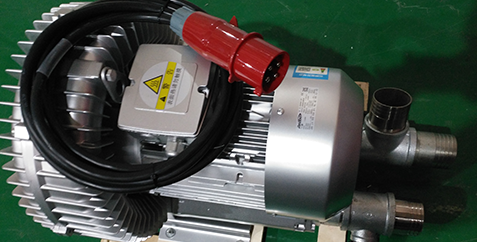

氣泵模塊
強力的真空吸風氣泵模塊，讓材料牢牢固定在平臺，通過運動控制系統，進行個性化產品加工
多種工具
  • 飛刀工具

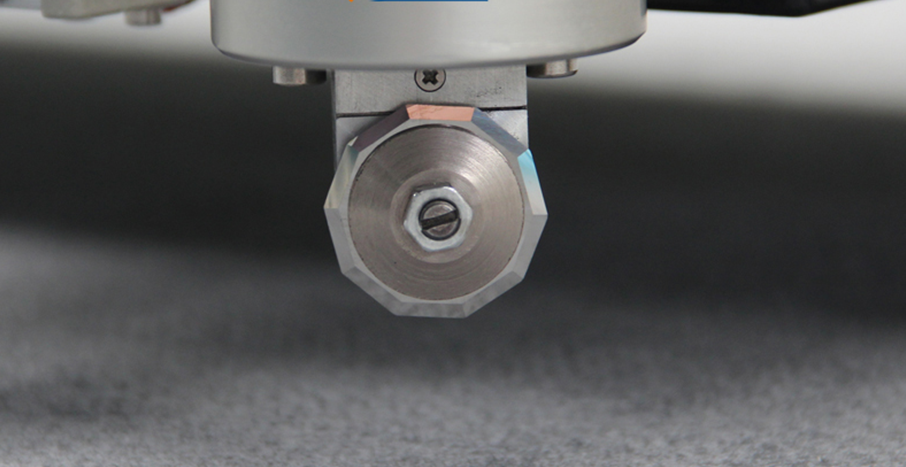

    飛刀工具
    內置高頻電機，轉速可達1000RPM，配備特質鎢鋼硬化圓刀片，輕松應對各種復合 材料的裁剪，速度快，切邊光滑整齊，輕薄透氣材料的裁剪不再困難。

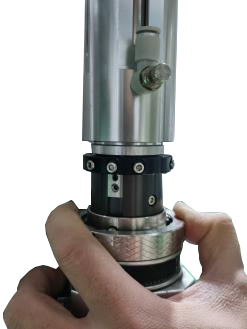

  • 工具快換功能
    工具快換功能
    告別傳統螺紋式工具鎖緊方式，標配最新設計工具快換鎖緊方式，一鍵按壓快捷拆卸安裝工具，操作更加便捷，提高生產效率，杜絕螺紋式鎖緊方式容易自動松動的弊端。
  • 震動刀工具
    震動刀工具
    內置瑞士進口微電機，最高轉速可達7000RPM，輕松應對各種復合材料的裁剪需求，利用過切補償功能可有效減少剪口或特殊邊角的過切現象，多種角度的刀片選擇，實現各種材料的裁剪。
  • 拖刀工具
    拖刀工具
    可應對厚度不超過5mm的材料。相對于振動刀，切割速度更快。
  • 半切刀工具
    半切刀工具
    專門為不干膠、廣告噴繪背膠等材料的半穿透切割而設計。配合精密相機定位系統，無論多么復雜的異形圖案可輕松切割。
  • V-CUT開槽工具
    V-CUT開槽工具
    可實現蜂窩板，KT板等多種類材料0°~120°任意可調開槽需求
  • 高級進口銑刀
    高級進口銑刀
    進口高性能銑刀工具：350W低功耗，轉速高達20000RPM，輕松鏤銑厚達20mm的碳纖維板、鋁塑板、ABS、密度板、薄鋁板等材料。
技術參數
更多詳細功能請聯系客服。

以下參數本公司保留最終解釋權，如有變動，恕不另行通知。


型號

CB03Ⅱ-2516-RM

CB03Ⅱ-1113

多功能機頭

雙工具固定孔位，工具快插式固定，更換切割工具方便迅捷、即插即用，集裁切、鏤銑、開槽等功能于一體

工具配置

電動振動切割工具、飛刀工具、銑刀工具、拖刀工具、開槽工具等

安全裝置

采用紅外線感應，反應靈敏、安全可靠

最大裁切速度

1500mm/s（根據不同裁切材料）

最大裁切厚度

50mm（根據不同裁切材料可進行定制）

重復精度

±0.05mm

裁切材料

碳纖維/預浸料、TPU/基膜、碳纖維固化板、玻璃纖維預浸料/干布、環氧樹脂板、聚酯纖維吸音板、PE膜/膠膜、膜/夾網布、玻纖/XPE、石墨/石棉/橡膠等等

材料固定方式

真空吸附

伺服分辨率

±0.01mm

傳輸方式

以太網口

傳動系統

高級伺服系統、進口直線導軌、同步帶、絲杠

額定功率

9.5kW

7.5kW

額定電壓

380V±10%

最大裁切尺寸

2500mm×1600mm

1100mm×1300mm

整機尺寸

3571mm×2504mm×1325mm

2250mm×2320mm×1280mm

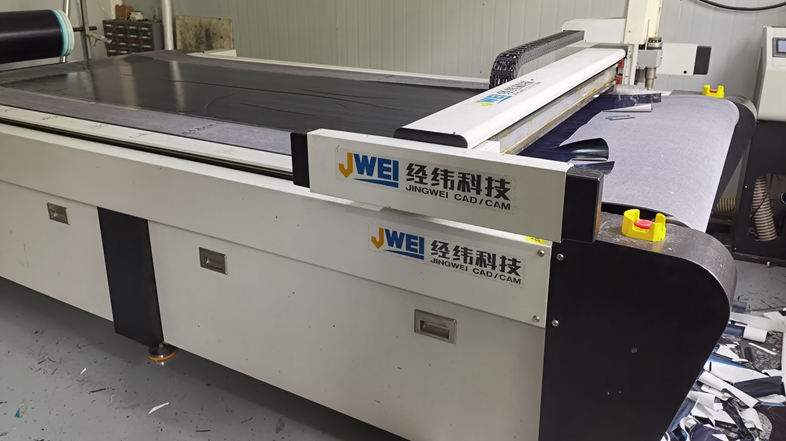

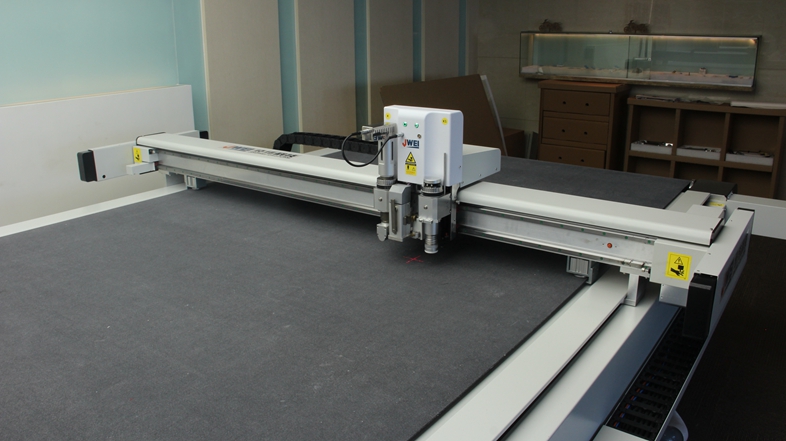

場地實拍
場地實拍
場地實拍
場地實拍
